CA6390C 網絡(luò )基站定相核相電流儀
產品功能及特點：
CA390C無線高壓衛星授時遠程網絡(luò )基站定相核相電流儀及系統，簡稱定相核相電流儀，是為了解決同時遠程在線測試高壓電壓、電流、相位、頻率、核相、功率、電能等而研發制造的。目前市場上，沒有一款產品能同時在線測試高壓線路的電流、電壓、相位，本產品發明性設計了一體化高壓鉤式探測器，一個探測器能同時采集電壓、電流、相位、頻率及波形信號，并通過這些信號計算出功率、功率因數、電能等，還可以進一步對電能質量、諧波進行分析。同時，通過網絡(luò )基站定相，還可以準確識別標準A相、B相、C相，完成統一色標工作。本產品具有無線高壓鉗形電流表、無線高壓驗電器、無線高壓電壓表、無線高壓核相儀、無線高壓衛星授時遠程核相儀等產品的功能，用戶可以根據實際需要選購不同功能的探測器。

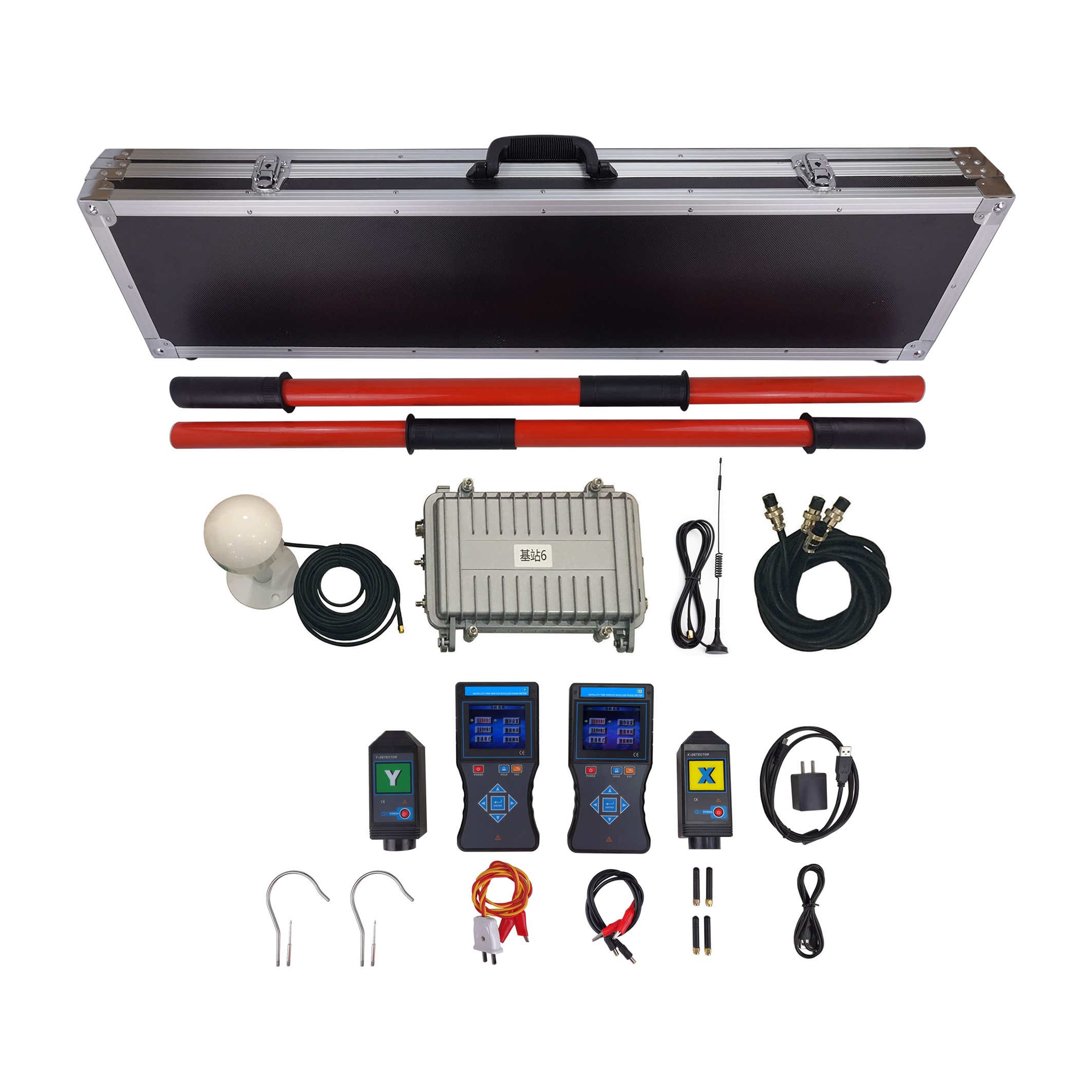

CA6390C本產品整套系統及設備由全球衛星定位系統、基站群、服務器群、2G/3G/4G通訊網絡(luò )、315MHz/433MHz無線通訊模塊、手持接收器、探測器(采集終端)、GPS天線、GSM天線、GSM卡、伸縮絕緣桿等組成。
全球衛星定位系統：基站、手持接收器都內置六合一多模衛星授時模塊，支持多種衛星導航系統，包括中國的 BDS（北斗衛星導航系統），美國的GPS，俄羅斯的GLONASS，歐盟的GALILEO，日本的QZSS以及衛星增強系統SBAS（WAAS，EGNOS，GAGAN，MSA），包含32個跟蹤通道，可以同時接收六種衛星授時系統的GNSS信號，并且實現聯合授時及定位，確保測試精準。
基站群：基站群由多個基站組成，本系統設計可以兼容255個基站?；静捎萌T鋁外殼，防水設計，安裝于10kV變壓器輸出端。其內置GPS模塊、GSM模塊、315MHz/433MHz無線通訊模塊，作為參考標準源，基站將采集到的電流、相位、頻率、電壓、功率等信號通過互聯網傳送給服務器，基站檢測到的數據作為比對標準源，采集器檢測到的數據與基站源數據對比。
服務器群：多個服務器組成服務器群，服務器可以分別接收基站、手持接收器、采集器傳來的數據。服務器先將采集器的數據與基站的數據進行分析對比，得出相位差、電壓、電流、頻率、功率、功率因數、電能、諧波、不平衡度等參數，再將分析結果發送給各手持接收器，手持接收器使用人員就能實時接收任一采集器所檢測到的電壓、電流、相位、頻率、功率、功率因數、電能、諧波、不平衡度參數等信息，同時也可以準確識別標準A相、B相、C相，包括地下室沒有任何通訊信號的場所定相核相，并統一色標工作。

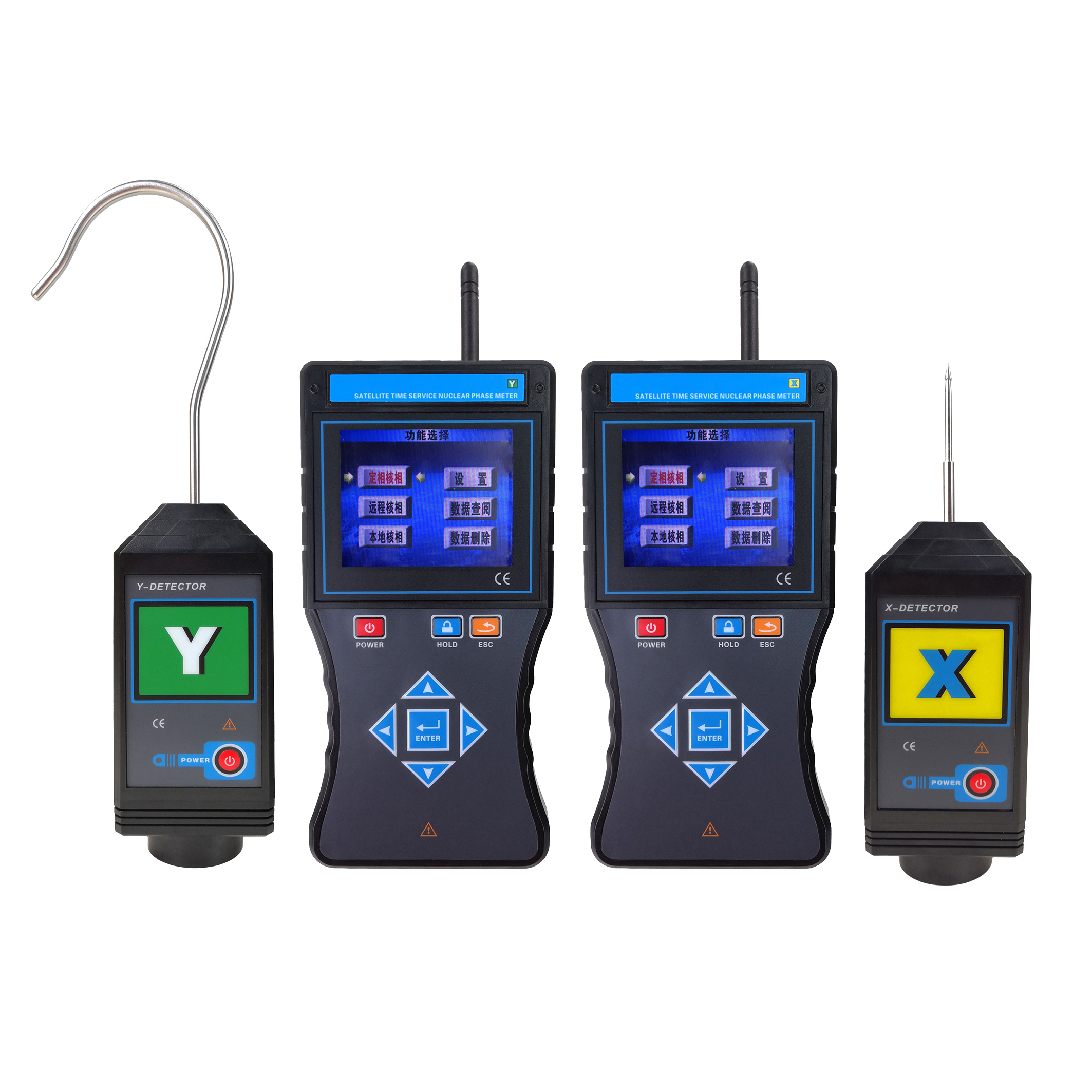

探測器：分核相、電流、電壓不同功能的探測器，探測器都內置有GPS模塊、GSM模塊、315MHz/433MHz無線通訊模塊，其中電流探測器一體化鉤式設計，內置多層柔性線圈。315MHz/433MHz無線通訊模塊便于手持接收器近距離抄表使用；GPS模塊、GSM模塊與服務器通訊并傳輸數據；多層柔性線圈用于采集電流及電流波形、頻率、相位等信號。
柔性線圈：即Rogowski Coil(洛氏線圈)，采用多層羅氏線圈技術，是一個在非鐵磁性材料上均勻纏繞的環形線圈，多層，無磁滯效應，幾乎為零的相位誤差，相位誤差越低，高壓核相就更加準確；柔性線圈無磁飽和現象，線性度極高，能滿足測試大電流。輸出信號是電流對時間的微分，通過對輸出電壓信號進行積分，就可以真實還原輸入電流，其測量電流范圍可從毫安級到上萬安。采用多層柔性線圈的目的一是提高檢測漏電流的分辨率，可以達到1mA，同時解決測試大電流、高次諧波電流(可達400次)、復雜波形電流、瞬態沖擊電流并還原其波形。

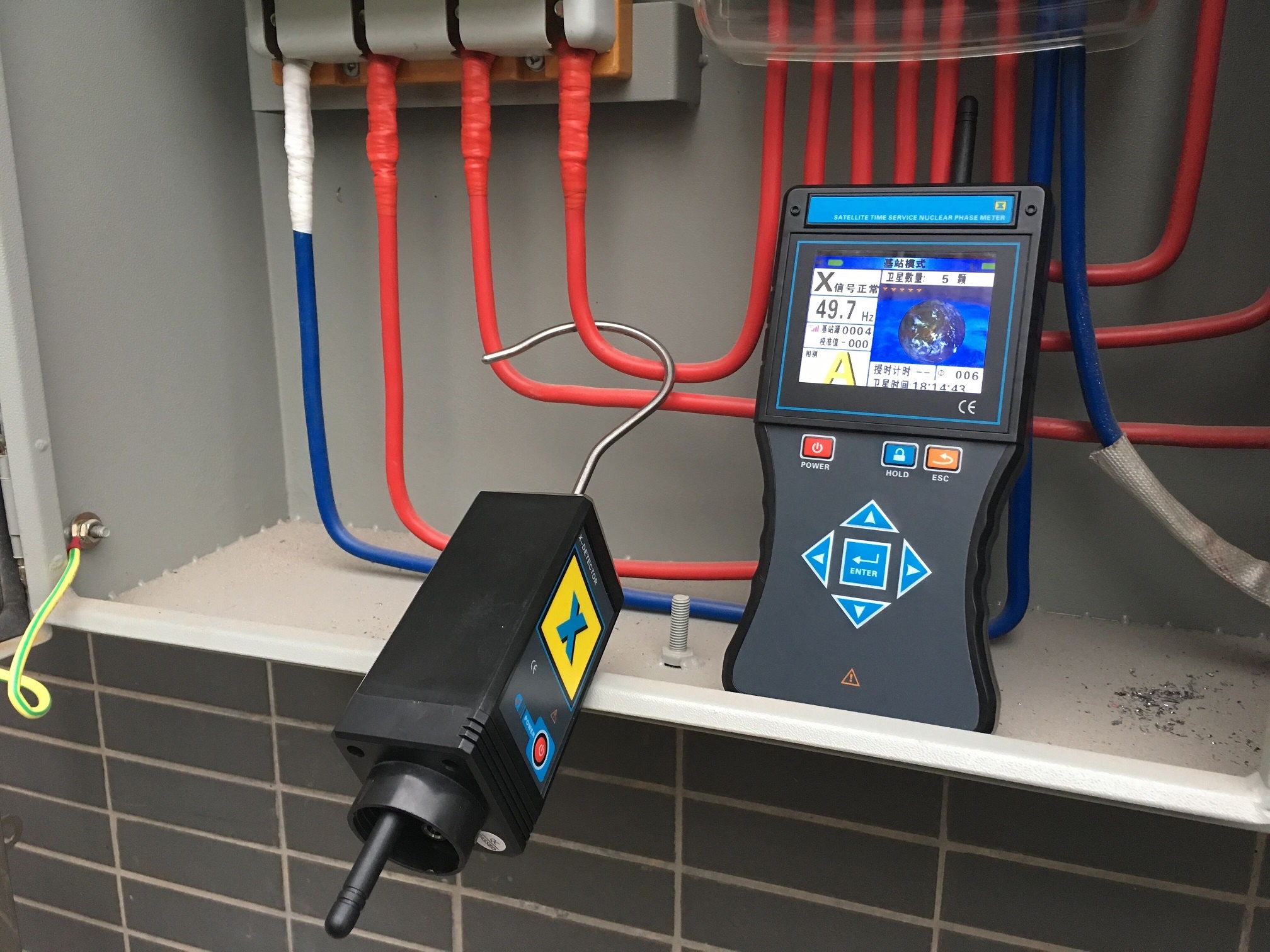

手持接收器：采用3.5寸真彩液晶屏設計，內置GPS模塊、GSM模塊、315MHz/433MHz無線通訊模塊，接收服務器發送的數據，也可以對采集器、基站抄表。接收器同屏顯示實時相位、頻率、電流等信息，具有“X信號正常、Y信號正常、Z信號正常、A相、B相、C相、同相、異相”等語音提示，清晰直觀，不同功能的接收器顯示內容有差別。
絕緣桿：伸縮絕緣桿，拉伸后長約5米，收縮后約1米，輕便、具有防潮、耐高溫、抗沖擊、高絕緣、可伸縮等特點，連接采集器，可以?huà)煸诰€(xiàn)路中測試，也可以根據實際需要加長或減短絕緣桿的長度。
核相時： 空曠地面普通核相距離可達160m，衛星授時核相距離大于500km，能對10V～550kV的電壓線路全智能核相，也可用于高壓線路和完全密封的環網柜低壓感應點核相，其中35kV以下的裸導線探測器可以直接接觸核相，35kV以上的裸導線采用非接觸式核相，非接觸核相是將探測器逐漸靠近被測導線，當感應到電場信號時就可以完成核相，這樣無需直接接觸高壓導線，安全可靠！
整套系統設備非常復雜，服務器、部分基站本公司協同國家電網、南方電網、中國移動等公司已建成。用戶只根據實際需要選購不同功能、不同數量的采集器、手持接收器、基站即可，基站同一管轄區內可以安裝3～5臺。這樣就完全實現電網參數智能化、網絡(luò )化、遠程在線遙感遙測的目的。

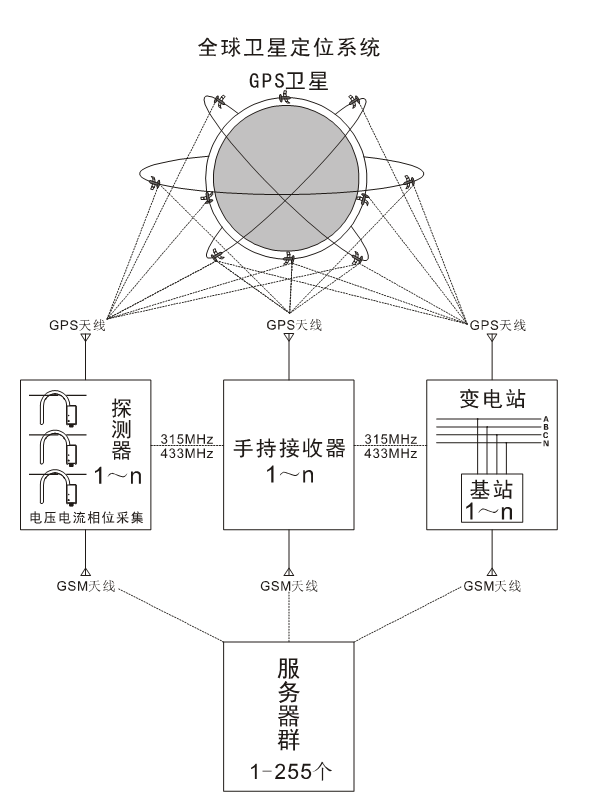

系統網絡(luò )結構圖如下：
|
功 能 |
無線高壓衛星授時語音核相，高壓電流、漏電流、頻率、相位、相序、驗電測試；多芯電纜漏電巡查等 |
|
電 源 |
DC 3.7V可充鋰電池，USB充電接口，連續工作約10小時 |
|
測試方式 |
核相：衛星秒脈沖精準模式、衛星授時模式、普通模式 |
|
電流：雙層柔性線圈帶屏蔽檢測電流 |
|
|
傳輸方式 |
315MHz、433MHz無線傳輸 |
|
核相距離 |
衛星授時模式距離不受限制，達500km以上 |
|
普通核相模式距離160m |
|
|
顯示模式 |
3.5寸真彩液晶屏顯示 |
|
可測線徑 |
測電流時：Ф168mm的導線，或168mm×245mm的母排 |
|
量 程 |
電流：0.00A～20000A |
|
相位：0°～360° |
|
|
頻率：45Hz～75Hz |
|
|
分 辨 力 |
1°；0.1Hz；10mA |
|
精 度 (23℃±5℃，80%RH以下) |
衛星授時核相：≤±5° |
|
普通核相：≤±10° |
|
|
頻率：≤±2Hz |
|
|
電流：0～6000A,±3%±5dgt; 6000A～2000A,±4%±5dgt |
|
|
相別定性 |
衛星授時核相：XY兩接收器顯示的實時相角差在0°～30°為同相； XY兩接收器實時相角差在90°～120°或210°～270°為異相 |
|
普通核相模式：同相:－30°～30°；異相: 90°～150°和210°～270° |
|
|
電壓等級 |
核相：AC 10V～550kV(35 kV及以上電壓非接觸核相) |
|
測電流：AC 35kV及以下裸導線，或110kV以下有絕緣外皮的導線 |
|
|
首次搜星時間 |
第一次開機搜星時間約3分鐘，開機后第二次搜星時間約30秒，后續熱啟動約1秒，搜索衛星時主機正面水平朝天 |
|
持續核相時間 |
衛星授時成功后，若無衛星信號可持續核相30分鐘，滿足地下室、礦井下核相 |
|
核相方式 |
接觸核相：35kV及以下裸導線，或110kV以下有安全絕緣外皮的導線直接接觸核相。(帶絕緣桿操作) |
|
非觸核相：35kV以上裸導線，或110kV以上線路采用非接觸核相。(帶絕緣桿操作) |
|
|
授時精度 |
小于30nS |
|
語音功能 |
同相、異相、X信號正常、Y信號正常等語音功能 |
|
柔性線圈 |
X探測器內置雙層柔性線圈帶屏蔽層，長約760mm |
|
絕緣桿尺寸 |
拉伸后長約5m；收縮后長約1m(5節) |
|
換 檔 |
自動換檔 |
|
采樣速率 |
2次/秒 |
|
驗電指示 |
探測器“嘟--嘟--嘟”蜂鳴聲 |
|
位置誤差 |
X探測器測試電流時導線位置誤差的影響： A區無位置誤差；B區約增加0.2%；C區約增加2%(見后圖) |
|
儀表尺寸 |
探測器：長寬厚310mm×270mm×52mm |
|
接收器：長寬厚250mm×100mm×40mm |
|
|

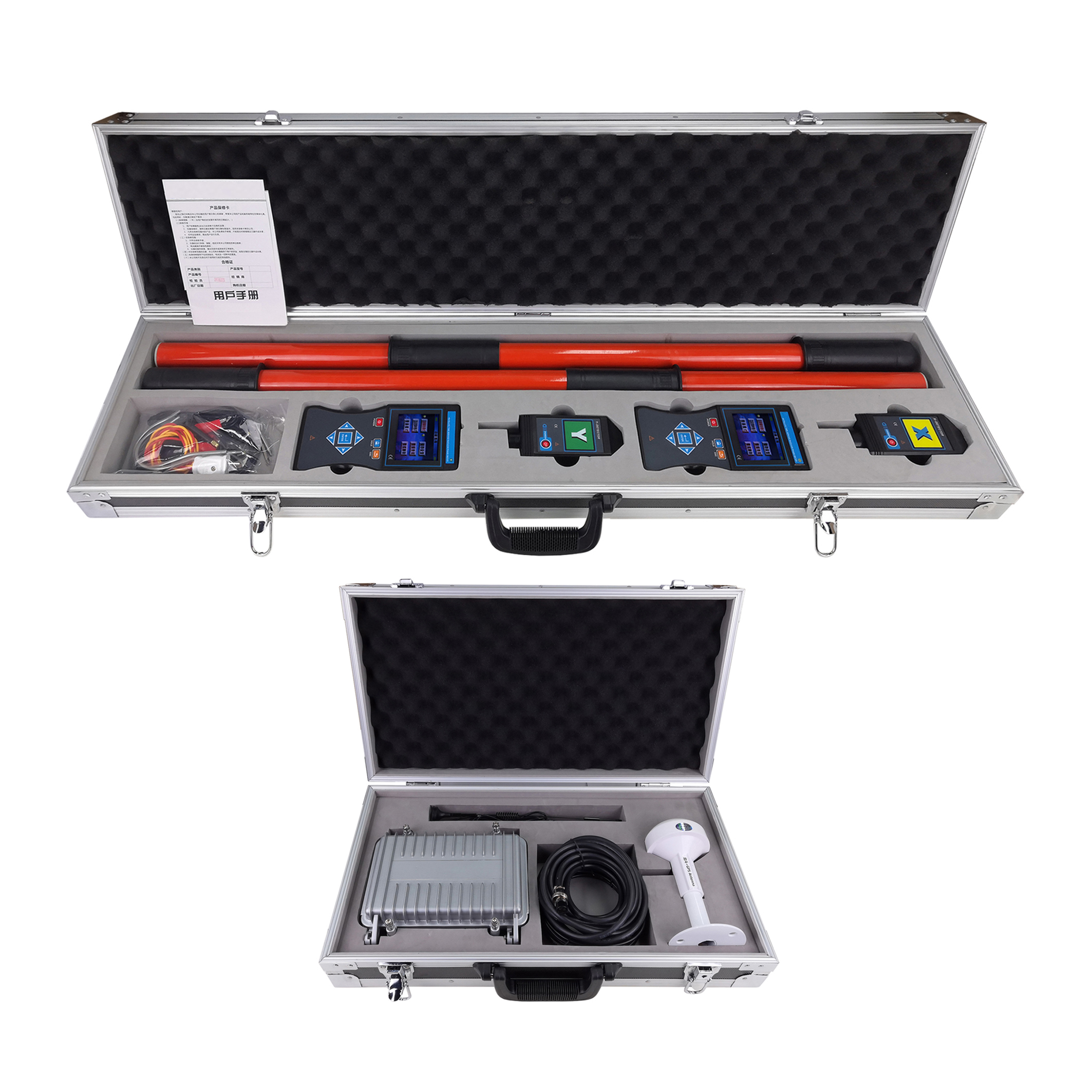

鋁 箱：長寬厚1135mm×275mm×120mm |
|
|
背光控制 |
按上下箭頭鍵調整背光亮度 |
|
感應強度控制 |
根據感應的電場強不同，探測器能自動控制放大倍數，便于排線密集場所核相 |
|
數據保持 |
測試模式下按HOLD鍵保持數據，再按HOLD鍵取消保持 |
|
退出功能 |
按ESC鍵退出當前功能界面，返回上級目錄 |
|
數據查閱 |
按ENTER進入數據查閱模式后，按箭頭鍵翻閱所存數據 |
|
搜星指示 |
搜索衛星時動態顯示“----”符號 |
|
自動關機 |
開機約15分鐘后，儀表自動關機，以降低電池消耗 |
|
電池電壓 |
當電池電壓低于3.2V時 |
|
探測器：電源指示燈慢閃，提醒充電 |
|
|
接收端：電池電壓低符號顯示，提醒充電 |
|
|
額定電流 |
探測器：35mA max；接收器：300mA max |
|
儀表質量 |
探測器：496g(含電池) |
|
接收器：395g(含電池) |
|
|
絕緣桿：1.45kg |
|
|
總質量：11.8kg(含儀表箱) |
|
|
工作溫濕度 |
-10℃～40℃；80%Rh以下 |
|
存放溫濕度 |
-10℃～60℃；70%Rh以下 |
|
干 擾 |
無特強電磁場；無433MHz、315MHz同頻干擾 |
|
絕緣強度 |
絕緣桿：AC 110kV/rms(5節絕緣桿全部拉伸后，兩端之間) |
|
探測器：2000V/rms(絕緣桿連接頭與鉤式檢測儀頂端之間) |
|
|
接收器：2000V/rms(外殼前后兩端之前) |
|
|
結 構 |
防滴漏Ⅱ型、IP63 |
|
適合安規 |
GB13398－92、GB311.1－311.6－8、3DL408－91標準和國家新頒布電力行業標準《帶電作業用1kV～35kV便攜式核相器通用技術條件DL/T971-2005》要求 |
|
符合IEC61481－A2:2004；IEC 61243－1 ed.2:2003標準 |
