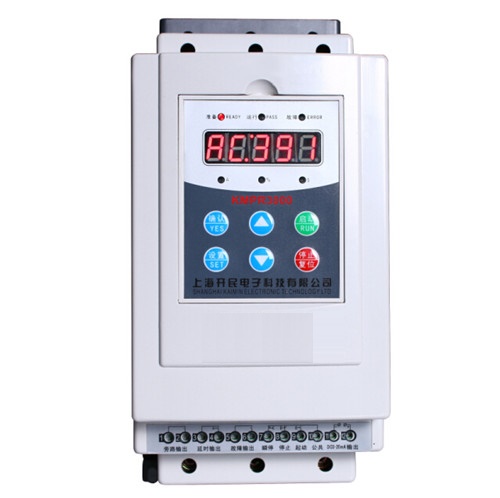

TDR1000 電機軟起動器
概述及控制功能
TDR1000系列B型交流電動機軟起動器是采用電力電子技術,微處理技術及現代控制理論而設計生產的具有當今國際先進水平的新型起動設備。該產品能有效地限制交流異步電動機起動時的起動電流,可廣泛應用于風機、水泵、輸送類及壓縮機等負載,是傳統的星/三角轉換、自耦降壓、磁控降壓等降壓設備的理想換代產品。
作用
◆ 降低電動機的起動電流,減少配電容量,避免增容投資;
◆ 減少起動應力,延長電動機及相關設備的使用壽命;
◆ 平穩的起動和軟停車避免了傳統起動設備的喘振問題、水錘效應;
◆ 多種起動模式及寬范圍的電流、電壓等設定,可適應多種負載情況,改善工藝;
◆ 完善可靠的保護功能,更有效的保護電動機及相關設備的安全;
◆ 可用于頻繁起、停的場合 。
特點
◆ 起動方式:根據負載特點選擇不同的起動模式及參數設置,可最大程度的使電動機實現最佳的起動效果;三種起動方式:電壓斜坡起動——可得到最大的輸出扭矩;限流起動——可有效地限制起動電流;點動——可實現試車調試功能。
◆ 高技術性能:由于采用了高性能微處理器及強大的軟件支持功能使控制電路得以簡化。無需對電路參數進行調整。即可獲得一致、準確及快速的執行速度;高強度抗干擾功能.
◆ 高可靠性:TDR1000軟起動器所有電器元件均經過嚴格的篩選,其主控板還須經過72小時高溫循環試驗和振動試驗,從而保證了出廠產品的高可靠性;
◆ 優化的結構:獨特緊湊的模塊化結構及上進線下出線的連接方式,非常方便用戶的集成、成套;
◆ 多重保護功能 TDR1000軟起動器對電動機的起動有多種保護功能(如過流、過載、缺相、過熱等),可降低集成或成套成本,簡化電路。
◆ 鍵盤設置功能:便捷直觀的操作顯示鍵盤,可根據不同負載,對起停、運行、保護等參數進行設置、修改
技術要求
TDR1000系列智能軟起動器應符合下述使用條件與安裝方法要求,否則性能不予保證,嚴重時甚至會(huì )造成軟起動器壽命縮短直至損壞。
軟起動器使用條件
1、電源電壓:交流380V~1140V,50/60Hz;
2、適配電機:鼠籠式三相異步電動機,電機的額定功率與軟起動器額定功能匹配;
3、起動頻率;每小時不超過30次;
4、冷卻方式:自然風冷;
5、保護等級:IP20;
6、環境溫度:-30℃~+55℃ ;
7、環境濕度:相對濕度不大于95%且無凝露;
8、使用場所:室內無腐蝕氣體和導電塵埃,室內通風良好,震動小于0.5G的地方;
9、海拔高度:海拔在3000米以下,若海拔超過高度,則適當提高軟起動器功率。
應用行業
水泵——利用軟停車時緩解泵的水錘現象,節省了系統維護的費用;
球磨機——利用電壓斜坡起動,減少齒輪轉矩的磨損,減少維護工作量,既節省時間,又節省開支;
風機——減少皮帶磨損和機械沖擊,節省了維護的費用;
壓縮機——利用堵轉保護和快速,保護避免機械故障或阻塞造就電機過熱而燒壞;
傳送機械——通過軟啟動實現平滑漸進的起動過程,避免產品移位和液體益處。
