電機保護器的不同類型及其特性
電機保護器常見的類型有很多,包括普通型、數字監控型、智能監控中文漢顯型、專用型等。普通型電機保護器結構比較簡單,整定電流值設定采用電位器旋鈕或拔碼開關操縱,電路一般采用模擬式,動作保護曲線采用反時限或定時限工作特性。主要功能以突出過載、缺相(三相不平衡)堵轉等故障保護,故障類型采用指示燈顯示,運行電量采用數碼管顯示。
數字監控型電機保護器內部電路運用單片機,實現電動機智能化綜合保護,集保護、丈量、通訊、顯示為一體。整定電流采用數字設定,通過操縱面板按鈕來操縱,用戶可以根據自己實際使用要求和保護情況在現場自行對各種參數修正設定,采用數碼管作為顯示窗口,由于數碼管顯示的信息不夠豐富,此類保護器界為中高檔。

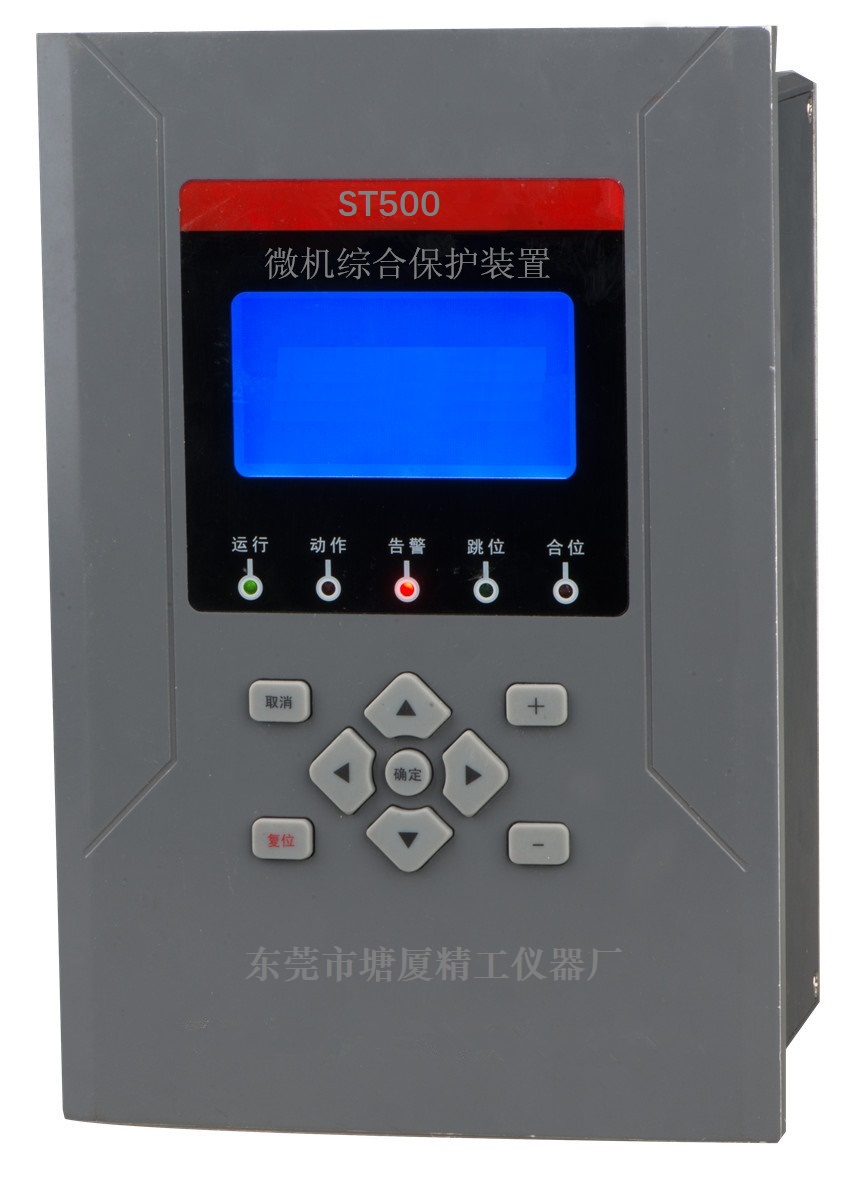

智能監控中文漢顯型電機保護器與上述數字監控型相比,更具有完善功能特征,人化性的配置。此類產品對各種參數、狀態、信息直接在操縱面板單元上中文漢顯液晶顯示,使界面更直觀醒目,能支持多種通訊協議,滿足諸多啟動方式,查看多種信息治理記錄等等。此類保護器在目前市場上屬于高檔類型。
專用型電機保護器結構特征、基本保護功能、電路控制模式等大致和普通型及數字監控型相同,只是保護器內部電路輸出控制接線方法不同,以突出專用控制為主,如風機、水泵、車床、抽油機等。
DSB2型電機數控保護器
產品特點:采用先進的數字控制技術對電機的堵轉、過載、欠載、缺相、三相不平衡、過壓、欠壓等故障予以保護。保護器采用自主知識產權的遠程面板技術,主機與遠程監控系統屏蔽隔離,解決了遠程控制對主機的干擾難題??蓪⒅鳈C面板延伸到異地,實現機械設備的現代化管理。功能強大檢測精度高,保護動作準確、可靠,可代替電流表、熱過載繼電器、電流互感器和時間繼電器,并具有自診斷維護、聲光報警輸出等功能,主機和傳感器融為一體,與公司研發的新產品向上兼容,采用標準35mm導軌組合安裝,方便使用。
DSB2-A/0.18 運行電流:0.18-1.2A
DSB2-A/0.55 運行電流:0.5-1.5A
DSB2-A/1.1 運行電流:1.1-3.0A
DSB2-B/2.2 運行電流:2.2-9A
DSB2-B/4.0 運行電流:5-15A
DSB2-B/7.5 運行電流:10-25A
DSB2-C/13 運行電流:15-40A
DSB2-C/17 運行電流:20-50A
DSB2-C/22 運行電流:30-70A
DSB2-D/33 運行電流:40-80A
DSB2-D/60 運行電流:50-90A
DSB2-D/60 運行電流:60-120A
DSB2-E/90 運行電流:150-230A(CT1-5A)
DSB2-E/90 運行電流:150-230A(CT1-5A)
DSB2-E/90 運行電流:150-230A(CT1-5A)
