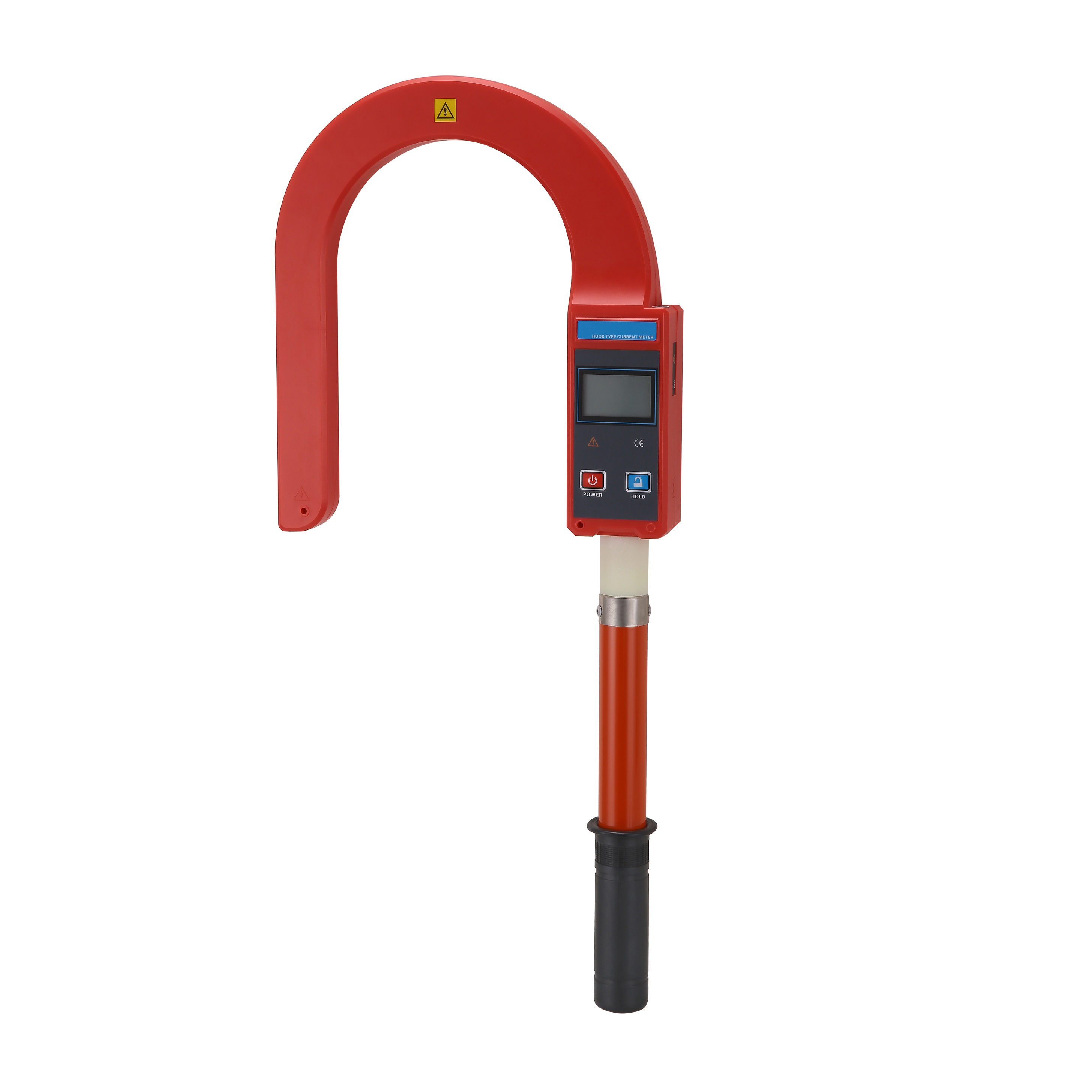

CA6168 鉤式電纜漏電電流巡查儀
產品功能及特點:CA6168鉤式大電流表又叫鉤式電纜漏電巡查儀,由大口徑的鉤式檢測儀、絕緣桿等組成。鉤式電流表鐵芯采用新材料:輕便、精度高、量程廣、線性度好。能在線測試1000V以下的裸導線或匯流母線,或10kV以下具有安全絕緣外皮的線纜之電流、負荷、漏電流等,特別適用于井下、野外多芯粗電纜的漏電巡查。電流量程為AC 0~9999A,可測量導線或電纜最大外徑Ф168mm,可測量母排最大尺寸168mm×245mm。
CA6168 鉤式電纜漏電電流巡查儀,鉤式電流表可以?huà)煸诰€(xiàn)路上測試,LCD顯示,清晰直觀。絕緣桿輕便,具有防潮﹑耐高溫﹑抗沖擊、高絕緣等特點。儀表還具有數據保持功能。廣泛應用于變電站﹑發電廠﹑工礦企業及檢測站﹑電工維修部門進行電流檢測和野外電工作業等。
功 能
交流電流、漏電流、負荷電流在線檢測,特別適用于井下、野外多芯大電纜漏電巡查
電 源
DC 3.7V可充鋰電池,USB充電接口,連續工作約10小時
測試方式
鉤式CT,可以?huà)煸诰€(xiàn)路上測試
顯示模式
4位LCD顯示,背光功能,適合昏暗場所
LCD尺寸
47mm×28.5mm
可測線徑
Ф168mm的導線、電纜,或168mm×245mm的母排
測量范圍
電流:AC 0~9999A(50/60Hz自動)
分 辨 力
10mA
電流精度
(23℃±5℃,80%RH以下)
0.00A~999A: ±2%±5dgt
1000A~2999A: ±3%±5dgt
3000A~9999A: ±4%±5dgt
換 檔
自動換檔
絕緣桿長
300mm
采樣速率
2次/秒
儀表尺寸
長寬厚310mm×270mm×52mm
線路電壓
1000V以下裸導線測試,10kV以下具有安全絕緣外皮導線測試。(帶絕緣桿操作)
數據保持
測試模式下按HOLD鍵保持數據,再按HOLD鍵取消保持
位置誤差

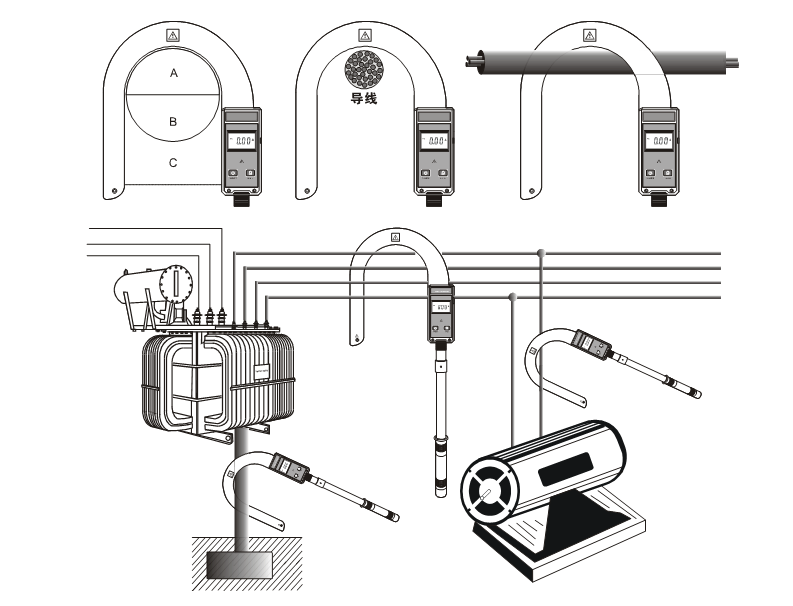

A區無位置誤差;B區約增加0.2%;C區約增加2%
溢出顯示
超量程溢出功能:“OL A”符號顯示
自動關機
開機約15分鐘后,儀表自動關機,以降低電池消耗
電池電壓
當電池電壓低于3.2V時,電池電壓低符號顯示,提醒充電
儀表質量
儀表:496g(含電池)

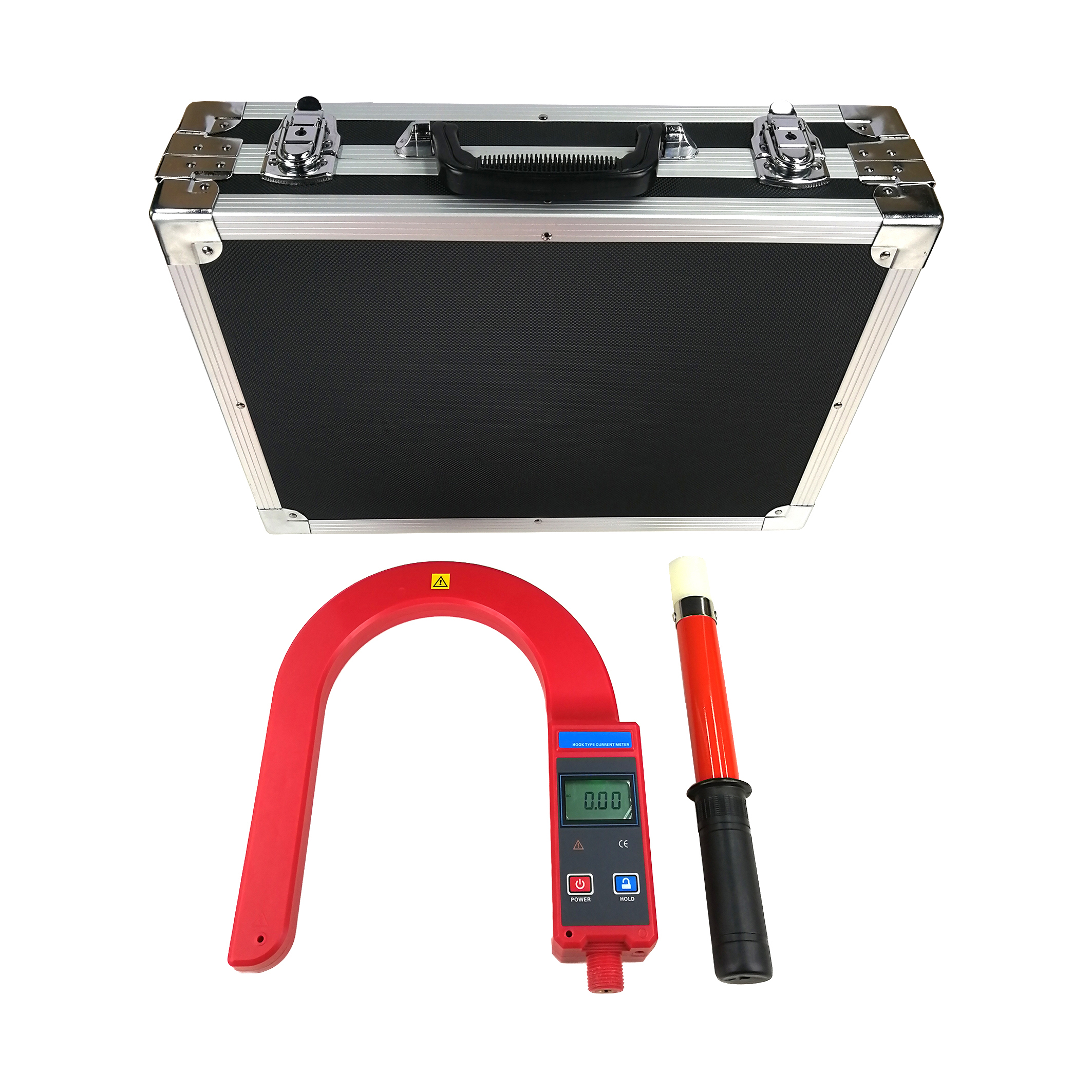

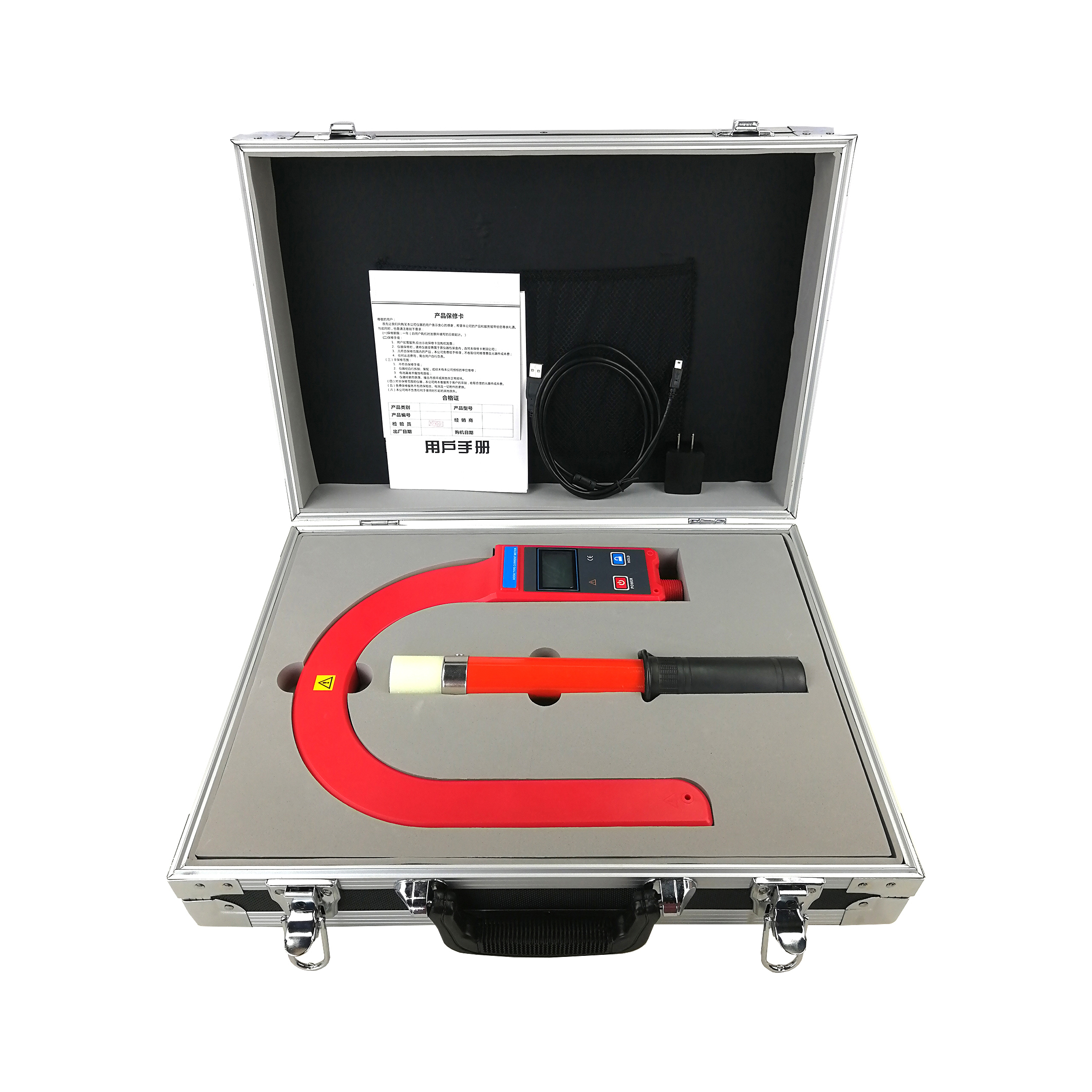

總質量:2.3kg(含絕緣桿和儀表箱)
工作溫濕度
-10℃~40℃;80%Rh以下
存放溫濕度
-10℃~60℃;70%Rh以下
絕緣強度
絕緣桿:AC 3kV/rms(絕緣桿兩端之間)
儀表:2000V/rms(絕緣桿連接頭與鉤式檢測儀頂端之間)
結 構
防滴漏Ⅱ型
