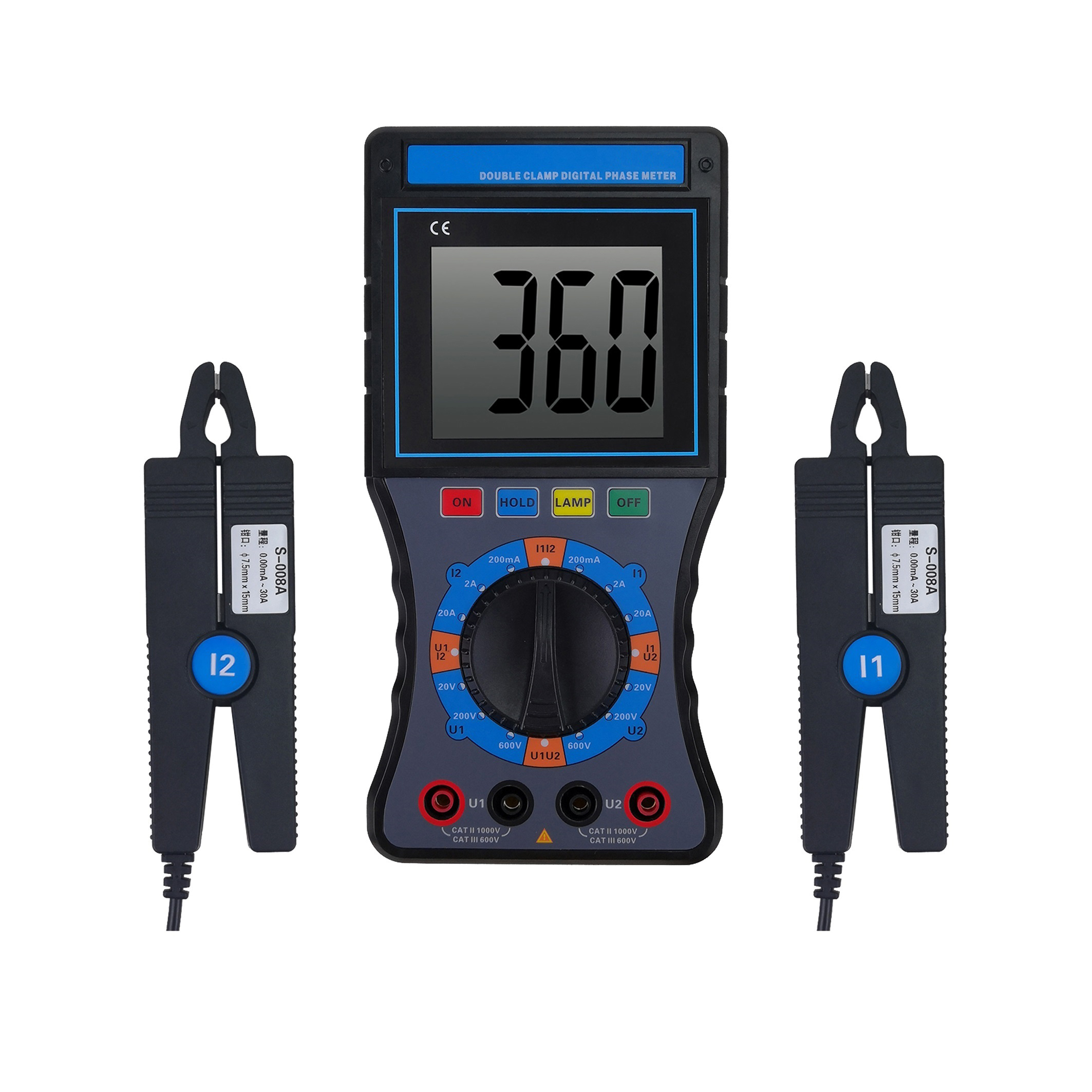

CA6200B 雙鉗數字相位伏安表
產品功能及特點：

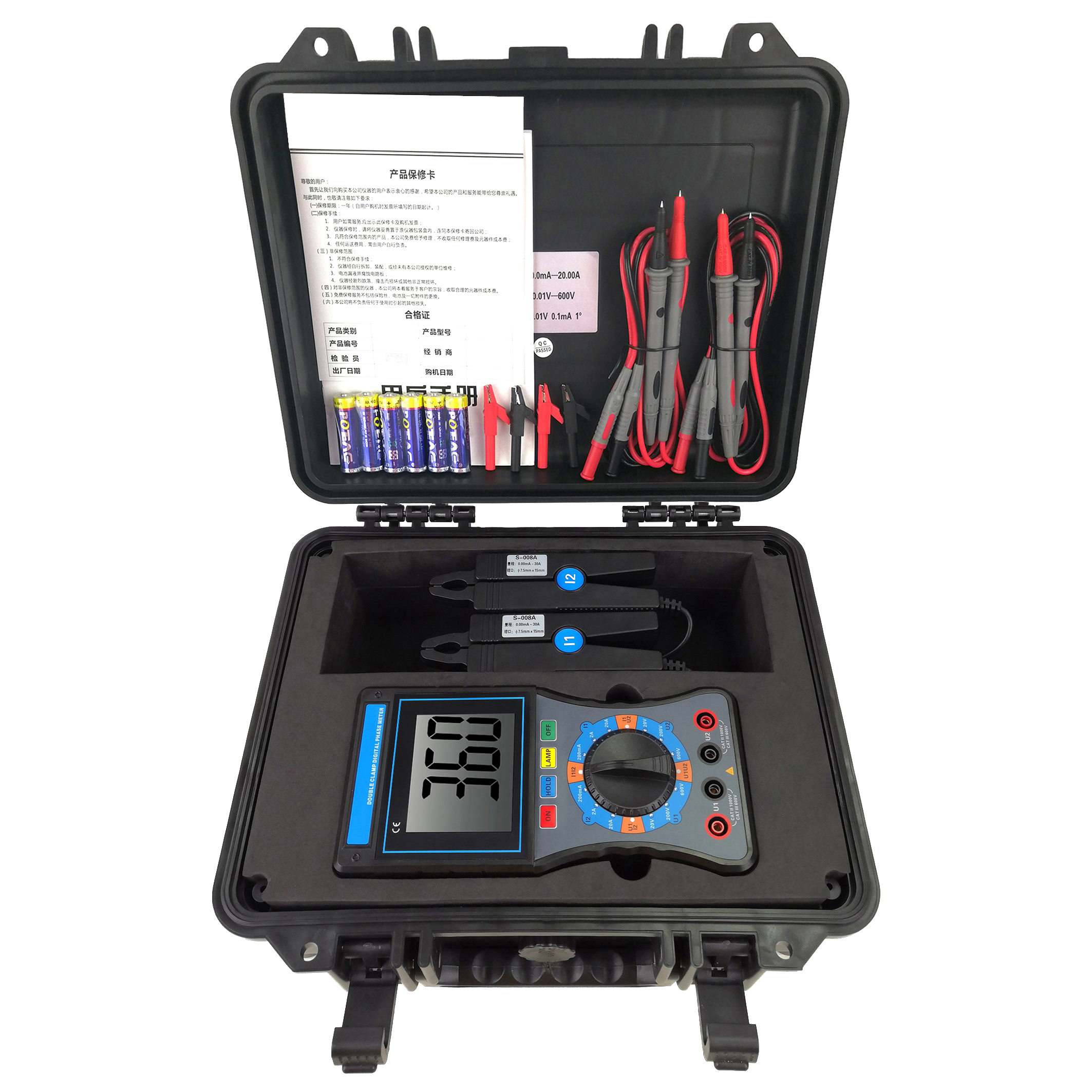

CA6200B雙鉗數字相位伏安表是一款專為現場測試的多功能儀表，具有高精度、高穩定、低功耗、使用方便等特點?？梢栽诒粶y回路不開路的情況下直接測量交流電壓和交流電流，測量?jì)呻妷洪g、兩電流間和電壓電流間的相位，此外，還可間接測得電路的功率因數和功率，可以判別三相相序，變壓器接線組別、感性、容性電路，測試二次回路和母差保護系統，讀出差動保護各組CT之間的相位關系，檢查電度表的接線正確與否，檢修線路設備等。儀表超大LCD顯示屏，字高達40mm，具有背光，顯示一目了然。適用于電力、石油化工、冶金、鐵路、氣象、工礦企業、科研院校、計量部門等
1．基準條件和工作條件
|
影響量
|
基準條件
|
工作條件
|
備注
|
|
環境溫度
|
23℃±1℃
|
-10℃～40℃
|
|
|
環境濕渡
|
40%～60%
|
＜80%
|
|
|
信號波形
|
正弦波
|
正弦波
|
β=0.05
|
|
信號頻率
|
50HZ±1HZ
|
45HZ～65HZ
|
|
|
儀表工作電壓
|
9V±0.1V
|
9V±1V
|
|
|
測相位電流幅值
|
1A±0.1A
|
10mA～20.0A
|
|
|
測相位電壓幅值
|
100V±10V
|
30V～600V
|
|
|
外電場、磁場
|
應避免
|
|
被測導線位置
|
被測導線處于鉗口的近似幾何中心位置
|

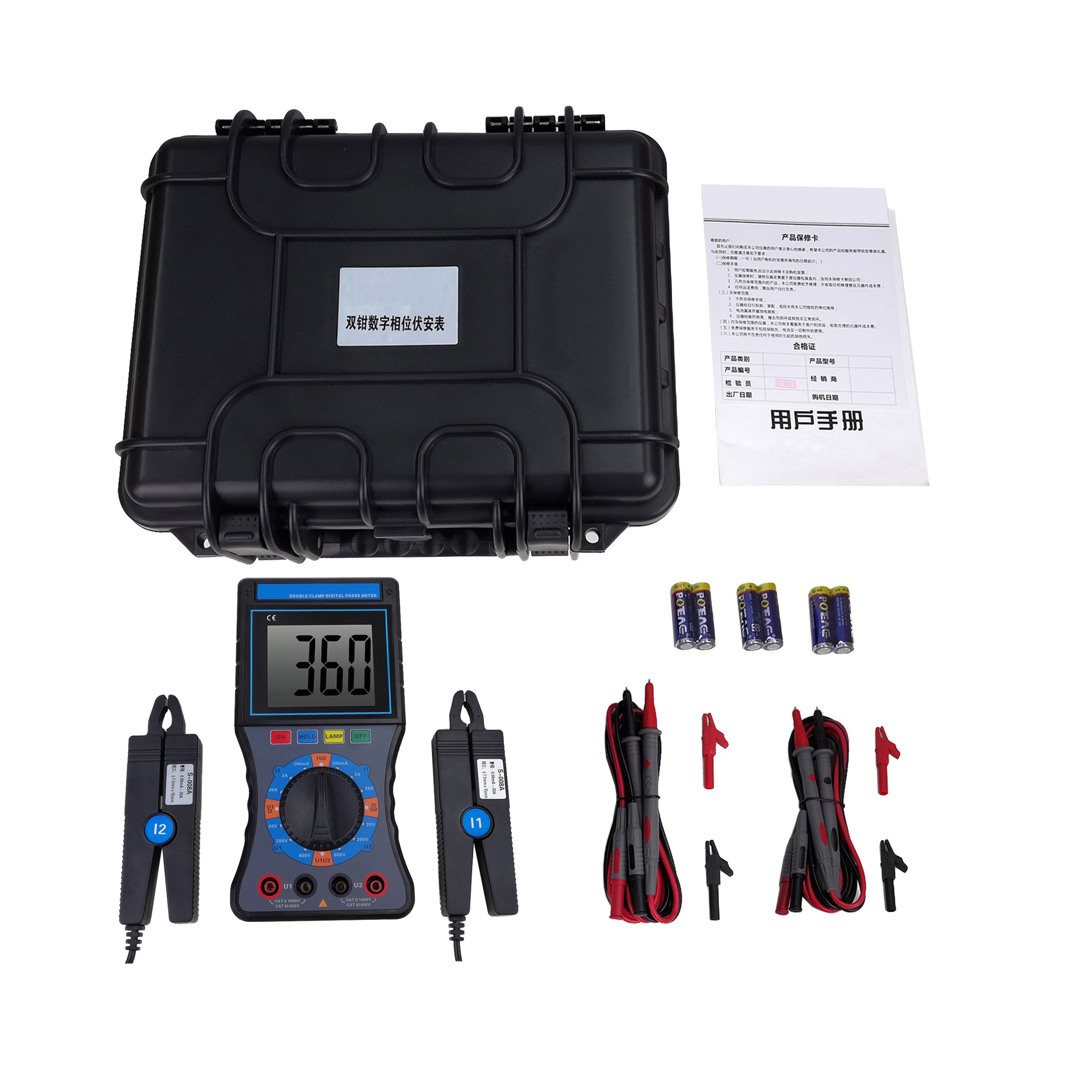

2．一般規格
|
功 能
|
相位、交流電流、交流電壓、交流漏電流、相序直接測試；變壓器組別、感性、容性電路判別；功率因數、功率間接測試
|
|
電 源
|
DC9V 堿性干電池（1.5V AA×6）
|
|
功 耗
|
開啟背光燈最大約35mA,電池連續工作約40小時
|
|
關閉背光燈,儀表耗電約5mA,電池連續工作約300小時
|
|
顯示模式
|
LCD顯示，藍屏背光功能，適合昏暗場所
|
|
LCD尺寸
|
70mm×62mm
|
|
LCD顯示域
|
64mm×54mm
|
|
儀表尺寸
|
長寬厚：196mm×92mm×54mm
|
|
鉗口尺寸
|
φ7.5mm×13mm
|
|
采樣速率
|
約3次/秒
|
|
量 程
|
交流電壓：0～20V/200V/600V
|
|
交流電流：0～200mA/2A/20A
|
|
相位：0～360°
|
|
測量相位時被測信號的幅值范圍
|
測U1-U2相位時：30V～600V
|
|
測I1-I2相位時：10mA～20.00A
|
|
測U1-I2或I1-U2相位時：10V～600V、10mA～20.00A
|
|
數據保持
|
測試中按HOLD鍵保持數據，“DH”符號顯示
|
|
自動關機
|
開機約15分鐘后，儀表自動關機，以降低電池消耗
|
|
電壓檢測
|
當電池電壓低于7.2V時，電池電壓低符號顯示，提醒更換電池
|
|
儀表質量
|
主機約550g(帶電池)，表鉗約170g×2，測試線約250g
|
|
測試線長度
|
1.5m
|
|
電流鉗線長
|
2m
|
|
工作溫濕度
|
-10℃～40℃； 80%Rh以下
|
|
存放溫濕度
|
-10℃～60℃； 70%Rh以下
|
|
輸入阻抗
|
測試電壓各檔輸入阻抗為：2MΩ
|
|
測U1U2相位時電壓輸入阻抗為：40kΩ
|
|
耐 壓
|
儀表上蓋與電池蓋板螺釘之間耐受2000V/50Hz的正弦波交流電壓歷時1分鐘
|
|
絕 緣
|
儀表線路與外殼之間、兩電壓輸入端之間≥10MΩ
|
|
結 構
|
雙重絕緣
|
3．基準條件下基本誤差及性能指標
|
類 別
|
量 程
|
分辨率
|
基本誤差
|
|
電 壓
|
20V
|
0.01V
|
±(1.2%rdg+2dgt)
|
|
200V
|
0.1V
|
|
600V
|
1V
|
|
電 流
|
200mA
|
0.1mA
|
±(1.0%rdg+2dgt)
|
|
2A
|
1mA
|
|
20A
|
10mA
|
|
相 位
|
0～360°
|
1°
|
±1°
|
注意：工作條件下相位誤差不超過±3°。
