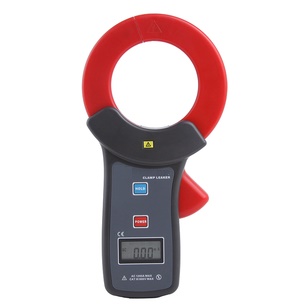

CA9680D數字鉗形交直流漏電流表
CA9680D數字鉗形交直流漏電流表是專為測量交流漏電流而精心設計制造的,采用CT技術及數字集成技術,具有體積小,精度高,功能完善的特點。廣泛適用于電力、通信、氣象、鐵路、油田、建筑、計量、科研教學單位、工礦企業等領域。其傳感鐵芯選用特殊合金,采用磁性屏蔽技術,幾乎不受外界磁場的影響,確保了常年無間斷測量的高精度、高穩定性、高可靠性。
CA9680D鉗形交直流漏電流表儀表有RS232接口,其軟件可以在線實時監控與歷史查詢,動態顯示,有Max、Min、平均值指示,具有報警值設定及報警指示功能,具有歷史數據讀取、保存、打印等功能。
CA9680D鉗形交直流漏電流表儀表可用于A(yíng)C600V以下的交流線路電流測量,在線電流測量,還具有峰值保持、數據保持、數據存儲等功能,使用方便,是電工檢測的必備工具。
CA9600系列鉗形電流表型號類別:
型 號 |
名 稱 |
量 程 |
分辯率 |
鉗口尺寸 |
CA9600 |
鉗形交直流漏電流表 |
AC/DC 0mA~60.0A |
1mA |
φ7mm |
CA9610 |
鉗形交直流電流表 |
AC/DC 0.0A~1000A |
0.1A |
30×35mm |
CA9620 |
鉗形交直流漏電流表 |
AC/DC 0mA~60.0A |
1mA |
25×30mm |
CA9630 |
鉗形漏電流表 |
AC 0.000mA~60.00A |
1uA |
|
CA9630D |
鉗形直流漏電流表 |
DC 0.0mA~6.0A |
0.1mA |
|
CA9650 |
鉗形漏電流表 |
AC 0.00mA~300.0A |
0.01mA |
35×40mm |
CA9600 |
鉗形漏電流表 |
AC 0mA~600A |
1mA |
|
CA9680 |
鉗形漏電流表 |
AC 0.00mA~1200A |
0.01mA |
φ68mm |
CA9680D |
鉗形交直流電流表 |
AC 0.0A~1000A;DC0.0A~2000A |
0.1A |
二.技術規格
功 能 |
交流漏電流測量,交流電流測量,在線交流電流測量 |
量 程 |
0.001mA~60.00A |
分 辯 力 |
1uA |
測量精度 23℃±3℃,70%RH以下 |
±1.5%±5dgt |
電 源 |
堿性干電池 6LR61 9V ,連續工作約80小時 |
儀表質量 |
210g(含電池) |
儀表尺寸 |
高寬厚:約175mm×70mm×38mm |
鉗口尺寸 |
25mm×30mm |
LCD尺寸 |
35mm×21.5mm;顯示域:32mm×15mm |
采樣速率 |
約2次/秒 |
顯示模式 |
4位LCD顯示 |
測試方式 |
鉗形CT,積分方式 |
頻 率 |
50Hz、60Hz自動識別 |
通訊接口 |
具有RS232接口,存儲數據可以上傳電腦,軟件監控 |
數據存儲 |
99組,閃爍顯示“FULL”符號表示存儲已滿 |
峰值保持 |
峰值捕獲保持功能,測試中長按HOLD不放手顯示峰值 |
數據保持 |
數據保持功能:“DH”符號顯示 |
溢出顯示 |
超量程溢出功能:“OL”符號顯示 |
自動關機 |
開機約5分鐘后,儀表自動關機,以降低電池消耗 |
電池電壓 |
當電池電壓降到約7.2V時,電池電壓低符號顯示,提醒更換電池。 |
工作電流 |
5mA |
線路電壓 |
AC600V以下線路測試 |
工作溫濕度 |
0℃~40℃; 80%rh以下 |
存放溫濕度 |
-10℃~60℃;70%rh以下 |
絕緣強度 |
AC2kV/rms (鐵心與外殼之間) |
適合安規 |
IEC1010-1、IEC1010-2-032、污染等級2、CAT Ⅲ(600V) |
換 檔 |
全自動切換 |
隨機附件 |
鉗表:1件; RS232專用通訊線:1件;軟件光盤:1件;電池6LR61 9V:1件;布包:1件 |
