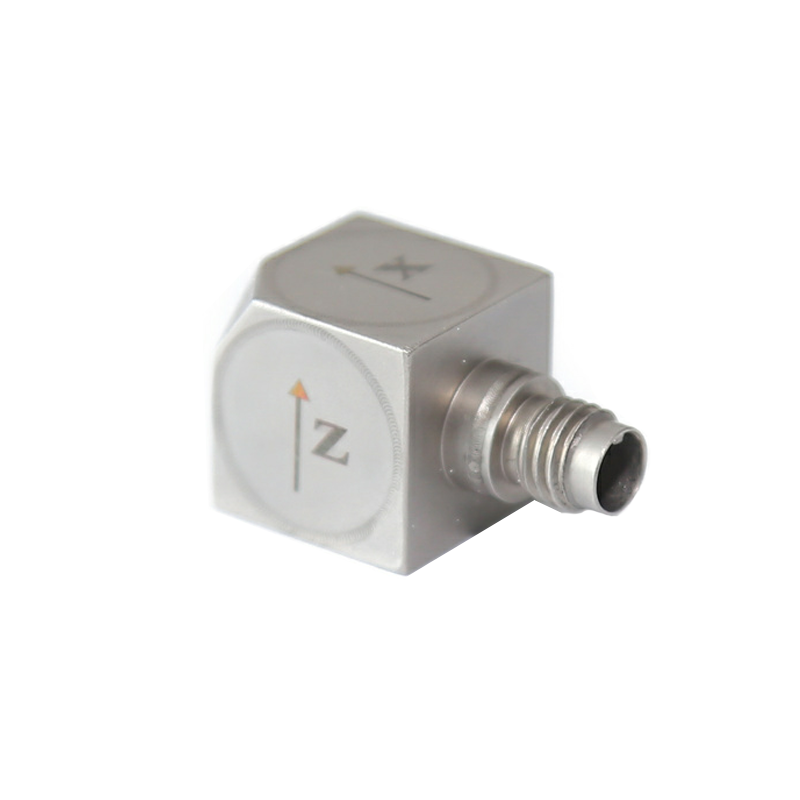

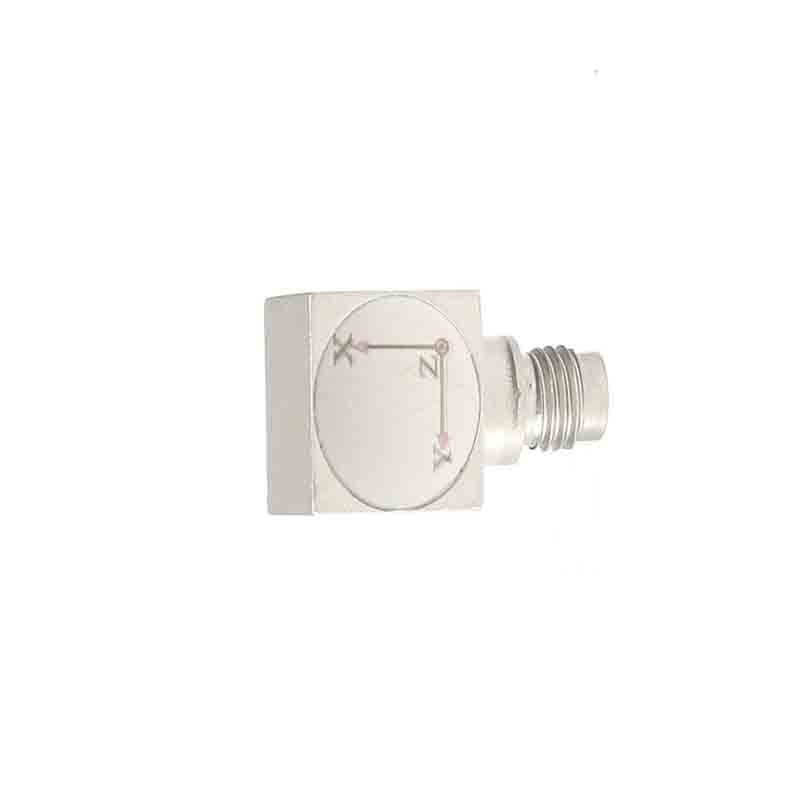

JG-870-A三軸加速度傳感器簡介
JG-870-A系列三軸加速度傳感器屬內裝集成電路傳感器，內部結構采用先進的隔離剪切結構，頻率范圍寬、技術性能穩定可靠?？勺鲩L(cháng)期振動監測使用，輸出信號是隨振動狀態變化的電壓信號，可直接接電壓表或采集器。
JG-870-A系列是一款微型三軸IEPE式加速度傳感器，其在低頻具有優良的相位響應，并且還有很好的信噪比。該系列加速度計可選智能傳感器芯片(TEDS)版本。
JG-870-A系列加速度傳感器靈敏度有10 mV/g, 50 mV/g 和 100 mV/g三種選擇。其陶瓷剪切型結構的敏感元件，與JFET低噪聲電路芯片一并封裝于外殼內。該系列三軸加速度傳感器輸出的信號接頭為一個工業標準的4針徑向接頭，兼容大部分儀器的接頭。SE630系列加速度傳感器采用激光焊接密封，使得它在高濕度、多塵環境下還能具有出色的性能。
產品特點
●三軸型，可同時測量X、Y、Z三個方向
●內置IEPE前置放大器
●低噪音JFET電路
●低頻動態好
主要應用
●傳感器適用于所有需要寬頻率振動檢測的用戶
●汽車測試和NVH
●模態結構分析
●常規三軸振動測試
技術參數及性能
●靈敏度：10mv/g、50mv/g、100mv/g（可定制）
●量程范圍：±50g
●頻率響應±3dB：0.2-5KHZ
●供電電壓：DC24V(恒流2~10mA)
●輸出信號：0~5V
●輸出方式;1/4-28四芯
●精度：0.05%
●橫向靈敏度：≤5%
●抗沖擊極限：2000g
●工作溫度：-20℃~120℃
●重量：130g
●敏感元件：壓電陶瓷
●結構：剪切式
●隔離：雙層屏蔽隔離
●密封方式：激光焊接
●外殼材料：不銹鋼
選型指南
JG-870-A□□-B□□-C□□-D□□
| A靈敏度 | B安裝方式 | C引線長度 | D接線方式 |
|
01:10mv/g 02:50mv/g 03:100mv/g 03:定制 |
01:M5*0.8 02:磁吸座 03：定制 |
01:1米 02:2米 03：3米 04：定制 |
01：直接引線 02：直接引線帶鎧裝 03：航插 |
