CE9870A在線遠程斷電/漏電報警監測儀
CE9870遠程斷電/漏電報警監測儀是專門針對需要無人值守和遠程在線報警監測斷電、恢復供電、漏電的工控現場而設計的,ETCR8700遠程斷電/漏電報警監測儀配備高精度CT傳感器,安裝方便,0.01mA的漏電捕捉精度,CE9870遠程斷電/漏電報警監測儀具有兩種通訊方式:GSM無線通訊方式、RS485有線通訊方式;三路擴展輸入接口:IN1、IN2、IN3;三路擴展輸出控制接口:OUT1、OUT2、OUT3。
一. 簡介

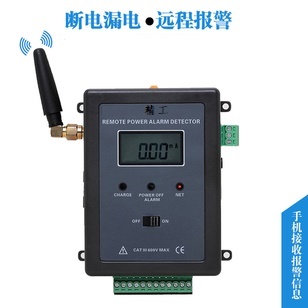

CE9870A在線遠程斷電/漏電報警監測儀是專門針對需要無人值守和遠程在線報警監測斷電、恢復供電、漏電的工控現場而設計的,屬工業級GSM/2G/3G/4G報警監控儀,也可以當手機短信防盜報警器使用。由主機、接警手機、電流傳感器、GSM/GPRS模塊、上位機軟件、電源適配器等組成。主機內嵌實時操作系統,內置GSM/GPRS模塊,用戶只需通過自己的手機向主機設置幾個簡單參數,就可以隨時監測遠程設備是否斷電、是否恢復供電、是否有漏電等報警信息;也可以通過輸入擴展口接入溫度、濕度、人體紅外感應器等傳感器;還可以通過輸出擴展口控制遠程的繼電器等其他設備。廣泛適用于安防、電力設備、銀行、電信、工廠、鐵路、機房、不間斷電源、生物制藥、倉庫、藥房、重要機械設備、24小時運轉的生產線等各種需要斷電報警、漏電監測報警、遠程控制啟停等場所。
CE9870A在線遠程斷電/漏電報警監測儀主機監控1路電流(LCD顯示電流值)、1路外部電源通斷狀況(即供電電源的通斷狀況)、3路擴展輸入接口(DC 0~12V模擬電壓)、3路擴展輸出控制接口(開/關:DC 12V/0V) ;提供1路RS485數據接口及MODBUS協議,便于二次開發;內置大容量可充鋰電池,同時具有充電管理功能,當外部供電斷開時,內置鋰電池繼續給主機供電工作,多方面實現遠程監測、報警、控制等功能。
CE9870A在線遠程斷電/漏電報警監測儀接警手機可以通過GSM短信對主機發送設置指令、報警指令、查詢指令、布防指令、撤防指令、恢復出廠設置指令等。例如:接警電話號碼配置、電源斷電報警、電源恢復正常通知、漏電報警、漏電流臨界值設置、電流正常通知;擴展輸入信號的報警臨界值設置、擴展輸入信號超出報警、擴展輸入信號恢復正常通知、擴展輸出信號開或關(開/關:DC 12V/0V)控制、報警確認時間、打開或關閉每日10時報告、布防、撤防、恢復出廠設置;查詢接警號碼、查詢電流大小、查詢電源通或斷狀態、查詢擴展輸入接口電壓信號大小、查詢擴展輸出接口的控制開或關狀態等。
CE9870A在線遠程斷電/漏電報警監測儀電流傳感器為開合式CT,非常適合在線安裝,孔徑為φ40mm,用戶可以根據需求選購不同口徑的電流傳感器,其鐵芯使用特殊合金,采用磁性屏蔽技術,幾乎不受外界磁場的影響,確保了常年無間斷監測的高精度、高穩定性、高可靠性。
二.通訊方式
CE9870A在線遠程斷電/漏電報警監測儀本儀表具有兩種通訊方式:GSM無線通訊方式、RS485有線通訊方式;三路擴展輸入接口:IN1、IN2、IN3;三路擴展輸出控制接口:OUT1、OUT2、OUT3。用戶可以根據實際需求選擇使用不同的通訊方式和擴展接口。

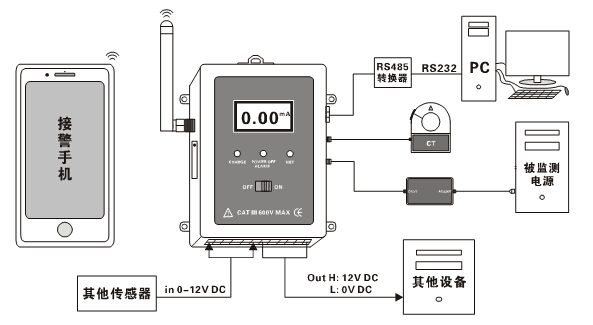

1、 GSM無線通訊方式主機與接警手機與之間采用GSM短信方式通訊,只要有GSM信號的地方就可以通訊,不受距離限制,適用于遠距離監測報警。用戶也可以根據提供的GSM短信指令協議另行開發上位機軟件。
2、 RS485有線通訊方式, 主機與電腦之間采用RS485通訊,主機提供了一路RS485接口及MODBUS協議,用戶可以根據提供的協議進行二次開發,有線通訊方式適合于近距離監測報警。
三.技術規格
功 能 |
遠程在線電流/漏電流監測、漏電報警、電源斷電報警、電源恢復供電通知、每日10時主動向管理員手機發送日報信息;其他信號、設備的遠程監控及報警 |
通 道 |
1路電流、1路電源、3路擴展輸入信號(DC0~12V模擬電壓)、3路擴展輸出控制信號(開/關:DC12V/0V),單路負載500mA,三路輸出總負載不大于18W |
電 源 |
外接電源適配器供電:AC110V~240V轉DC12V/2A |
內置電池 |
可充鋰電池:3.7V、3000mAh,循環充電次數約1000次 電池充滿連續供電時間約15小時 |
電源復位 |
GSM/GPRS通訊模塊每日24時自動復位重啟電源1次,重啟完自動通過短信校準時間,啟動時間約1~3分鐘 |
電流量程 |
0.00mA~60.0A AC(可以根據需求定制量程0~1000A) |
電流分辨率 |
0.01mA AC |
電流精度 |
±2%rdg±5dgt |
電流換檔 |
全自動切換 |
檢測速度 |
約2次/秒 |
通訊方式 |
GSM、RS485 |
SIM卡槽 |
外置式,方便插取卡 |
SIM卡類型 |
移動2G、3G、4G |
SIM卡尺寸 |
標準尺寸卡:大卡 |
GSM天線 |
50歐SMA天線 |
主機尺寸 |
100mm×73mm×35mm |
CT口徑 |
Ф40mm(可以選購Ф10mm、Ф25mm、Ф80mm等) |
CT尺寸 |
95mm×88mm×31mm |
CT引線 |
線長:1m,接口:Ф3.5mm音頻插頭 |
安裝方式 |
導軌固定或螺絲固定安裝 |
安裝尺寸 |
導軌寬度35mm,固定螺絲孔Ф3.5mm |
RS485接口 |
3.5mm-3P插拔式端子 |
擴展接口 |
3.5mm-12P插拔式端子 |
擴展輸入 |
IN1~IN3:允許DC0~12V模擬電壓接入 |
擴展輸出 |
輸出電壓DC12V(開),或低電壓0V(關) |
斷電報警 |
當被監測點的電源斷電或恢復供電時,監測點主機通過短信向接警手機號發出斷電報警或恢復供電通知短信 |
漏電報警 |
當被監測點的電流或漏電流超出設定的報警臨界值時,監測點主機通過短信向接警手機號發出漏電報警短信 |
LCD |
顯示電流或漏電流大小 |
CHARGE燈 |
充電指示燈,充電時亮紅燈,充滿時亮綠燈 |
POWER OFF ALARM燈 |
電源報警指示燈,接上外部電源時一直亮,斷開外部電源閃爍 |
NET燈 |
GSM網絡(luò )指示燈,GSM模塊初始化時慢閃爍,GSM模塊正常工作時一直亮燈,接收、發送短信時會(huì )快速閃爍2秒 |
主機功耗 |
小于2W |
絕緣強度 |
AC 2kV/rms(外殼與螺絲之間) |
適合安規 |
CAT Ⅲ(600V) |

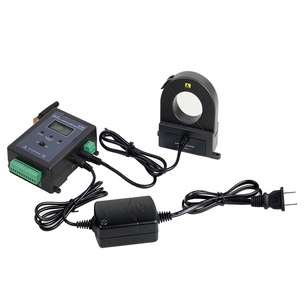

隨機附件 |
主機:1件;CT傳感器:1件;電源適配器12V/2A:1件;GSM天線:1件;軟件光盤:1件 |
