振動監測是機器早期故障報警的手段，因為輔機的故障大多體現在振動的增加上。振動開關能監測機器的異常振動，預測機器的損壞，它主要監測轉子不平衡、不對中、軸承損壞、皮帶損壞等機器故障。該振動開關可以連續監測機器的振動，如果機器的振動超過允許值，該振動開關將提供報警或關閉機器電源，保護機器不受損傷。 適用于各種旋轉機械，如電機、離心機、風機、水泵等。
振動開關下列環境條件下能可靠地工作：
1） 海拔不超過1000m；
2） 環境溫度-30℃～+80℃；
3） 周?chē)h(huán)境相對濕度不大于80%；
4） 存在ⅡA、ⅡB、ⅡC類，T1~T6組可燃性氣體、蒸氣與空氣混合形成的爆炸危險1區、2區場所。
功能說明
1. 采用先進的集成的專業電子電路，整個系統無機械部件；
2. 內置進口傳感器，可靠測量振動值
3. 安裝簡便，僅需3只螺絲固定；
4. 繼電器報警，提供常開常閉的雙觸點輸出，可以配接PLC、DCS，現場控制繼電器或者直接控制旋轉機械；
5. 4~20mA電流輸出
6. 內部數碼管顯示，方便用戶檢測
7. 全封閉的防爆外殼，包裝精致，美觀
8. 可靠性遠大于機械式振動開關
技術參數及性能
● 電源電壓:AC220V/50Hz或DC 24V
●線性誤差:＜2％（滿量程）
●量程:0～100.0mm/s
●頻率范圍:10~300Hz(可定制)
●報警范圍:0~100%（滿量程內任意設定）
●報警延時:0～60 S
●繼電器觸點容量:2A/ 220VAC或1A / 28VDC
●上電延時:約10秒
●環境溫度:-30~80℃
●相對濕度:≤80%
●工作壓力:1.0MPa
●最高表面溫度:不超過100℃
●防護等級:Ex dⅡCT6
●外形尺寸:139W×139 L×90H mm
●安裝尺寸:116×116 mm（正三角形）
●安裝螺紋規格:M6×14mm（螺栓）
●重量:約1kg

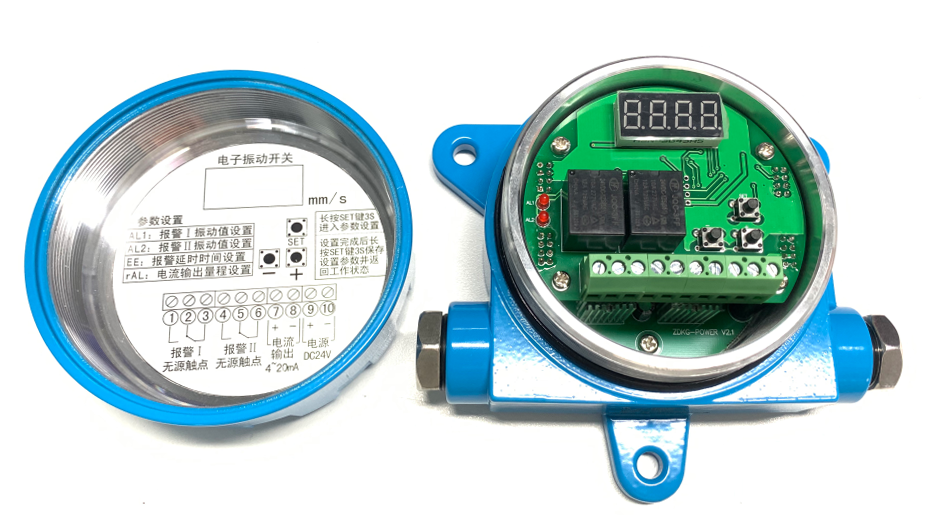

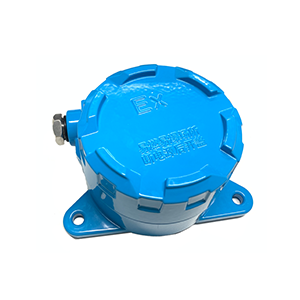

產品實圖
參數設置與操作
本儀表出廠前均已調試結束，用戶可直接使用，如需查看儀表出廠參數或進行修改，則可進行以下操作。

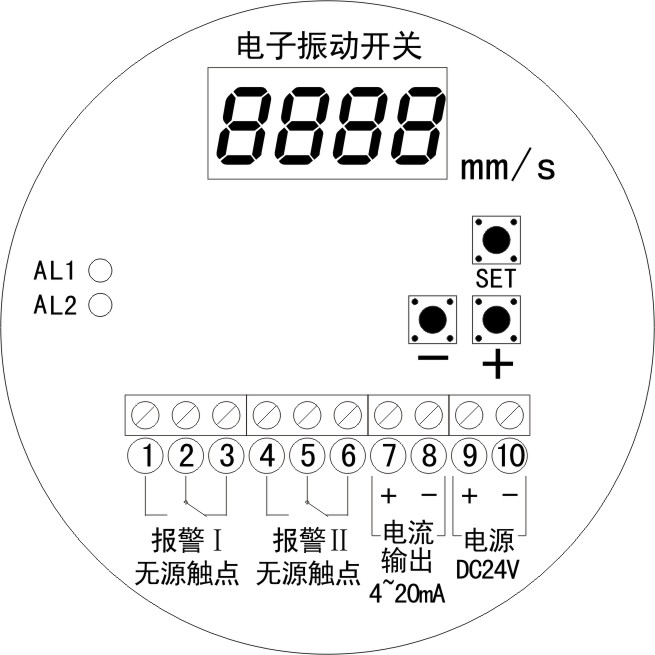

通電后，儀表處于運行狀態下，內部數碼管顯示振動值；本開關各種參數均由內部的“SET、+、-”按鍵來設置各個參數均有相應的標志表示.內部分部圖如下：

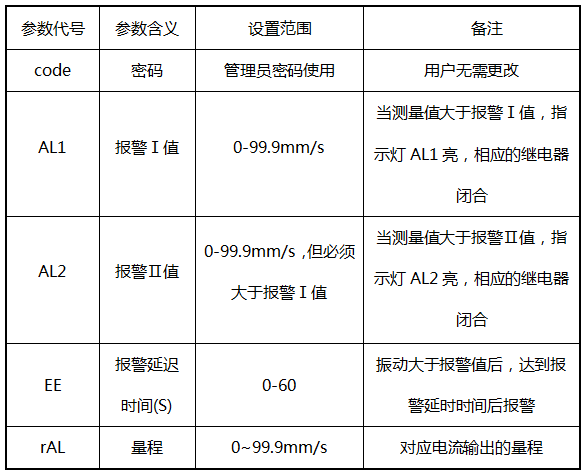

參數代號及含義說明
通電后，長按“SET”鍵3秒，進入參數設置狀態，數碼管顯示“code ”，再點擊“SET”鍵進入密碼輸入編輯窗口，通過“+”“-”鍵，輸入管理員密碼“132”，后，點擊“SET”鍵設定完成，返回主菜單，再通過“+”“-”鍵來查找其他參數，需要修改哪些參數，就按“SET”鍵進入，編輯完成后，長按“SET”鍵3秒，退出并保存設定的所有參數。如果進入設置參數狀態下，1分鐘不操作，則儀表自動返回到工作狀態。
安裝與使用要求
振動開關安裝方便，只需在現場開正三角形間距116mm 的M6的孔，再用安裝螺釘固定即可。
在安裝時，首先打開振動開關接線盒蓋，處理時注意保護隔爆接合在，不得發生碰撞、敲擊，從進線裝置中卸下壓緊螺母、墊圈及密封圈，然后按照壓緊螺母—墊圈—密封圈—墊圈的順序逐一套在電纜上，調整好進線長度，擰緊壓緊螺母。接好線后應仔細檢查接線是否正確，將蓋蓋緊。（出廠時已接好線的不用進行此項操作）。
經長期運輸或長期擱置不用的振動開關，在使用前必須測量接線端子與殼體之間的絕緣電阻值，其值不應小于20MΩ，否則應進行干燥處理。經檢驗合格出廠的產品不允許隨意更改影響防爆性能的零部件。引入電纜直徑不小于φ6電纜引入裝置密封圈老化變質時應及時更換。
選型指南
JG-635-A□□-B□□-C□□
※參考選型：JG-635-02-02-01 (電源電壓DC24V，報警觸點2個)
注：除訂貨時說明外，本公司出廠的振動開關不帶電流輸出。
● 電源電壓:AC220V/50Hz或DC 24V
●線性誤差:＜2％（滿量程）
●量程:0～100.0mm/s
●頻率范圍:10~300Hz(可定制)
●報警范圍:0~100%（滿量程內任意設定）
●報警延時:0～60 S
●繼電器觸點容量:2A/ 220VAC或1A / 28VDC
●上電延時:約10秒
●環境溫度:-30~80℃
●相對濕度:≤80%
●工作壓力:1.0MPa
●最高表面溫度:不超過100℃
●防護等級:Ex dⅡCT6
●外形尺寸:139W×139 L×90H mm
●安裝尺寸:116×116 mm（正三角形）
●安裝螺紋規格:M6×14mm（螺栓）
●重量:約1kg

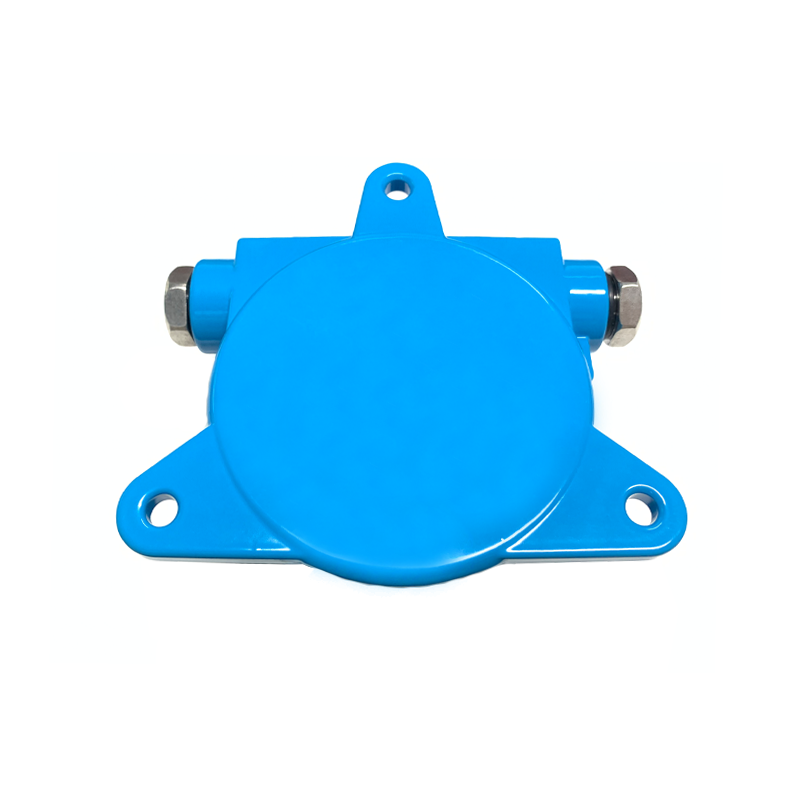

產品實圖
參數設置與操作
本儀表出廠前均已調試結束，用戶可直接使用，如需查看儀表出廠參數或進行修改，則可進行以下操作。
通電后，儀表處于運行狀態下，內部數碼管顯示振動值；本開關各種參數均由內部的“SET、+、-”按鍵來設置各個參數均有相應的標志表示.內部分部圖如下：
參數代號及含義說明
通電后，長按“SET”鍵3秒，進入參數設置狀態，數碼管顯示“code ”，再點擊“SET”鍵進入密碼輸入編輯窗口，通過“+”“-”鍵，輸入管理員密碼“132”，后，點擊“SET”鍵設定完成，返回主菜單，再通過“+”“-”鍵來查找其他參數，需要修改哪些參數，就按“SET”鍵進入，編輯完成后，長按“SET”鍵3秒，退出并保存設定的所有參數。如果進入設置參數狀態下，1分鐘不操作，則儀表自動返回到工作狀態。
安裝與使用要求
振動開關安裝方便，只需在現場開正三角形間距116mm 的M6的孔，再用安裝螺釘固定即可。
在安裝時，首先打開振動開關接線盒蓋，處理時注意保護隔爆接合在，不得發生碰撞、敲擊，從進線裝置中卸下壓緊螺母、墊圈及密封圈，然后按照壓緊螺母—墊圈—密封圈—墊圈的順序逐一套在電纜上，調整好進線長度，擰緊壓緊螺母。接好線后應仔細檢查接線是否正確，將蓋蓋緊。（出廠時已接好線的不用進行此項操作）。
經長期運輸或長期擱置不用的振動開關，在使用前必須測量接線端子與殼體之間的絕緣電阻值，其值不應小于20MΩ，否則應進行干燥處理。經檢驗合格出廠的產品不允許隨意更改影響防爆性能的零部件。引入電纜直徑不小于φ6電纜引入裝置密封圈老化變質時應及時更換。
選型指南
JG-635-A□□-B□□-C□□
| A電源電壓 | B報警觸點 | C電流輸出 |
|
01.AC220V 02.DC24V |
01.1個 02.2個 |
01.無 02.有 |
注：除訂貨時說明外，本公司出廠的振動開關不帶電流輸出。
