1.JG-920-A一體化磁電式振動變送器主要由磁電線圈、放大、積分電路、電壓電流轉換等電路組成，動態特性?xún)?yōu)良、頻響寬、壽命長、外觀小巧。采用不銹鋼外殼，全密封設計，防水防塵同時具有接線容錯保護，穩定性好，抗干擾能力強?？蛇x測量機殼振動速度或者位移值。
2.JG-920-A振動變送器廣泛應用于電力、鋼鐵、石化等行業的風機、水泵、壓縮機、汽輪機等旋轉機械和其它設備測振。設備運行時的各種振動量是估量設備運行是否正常的重要指標，是一個經濟、優質的方案。
3.JG-920-A是一款兩線制振動變送器，輸出4-20mA信號， 可直接與PLC/DCS等控制器通信。
技術參數及性能
● 速度量：0～100mm/s
位移量：0～2000μm
● 頻 響：10～1000Hz(通用)
4.5～1000Hz(垂直或水平)
● 精 度：±5%
● 溫 漂：≤0.1%/℃
● 適用溫度：-40～ +85℃
● 供電電源：+24VDC
● 輸出電流：4～20mA
● 可承受最大沖擊：2000g
● 最大傳輸距離：300 米
● 外殼材料：不銹鋼（可定制）
● 防護等級：IP67
● 重 量：350克
●外形尺寸：Φ30*Φ70（單位mm）

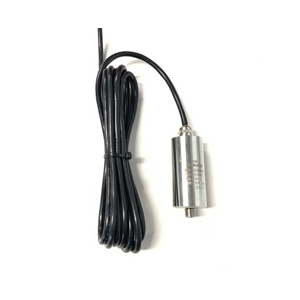

● 輸出形式：直接引線輸出

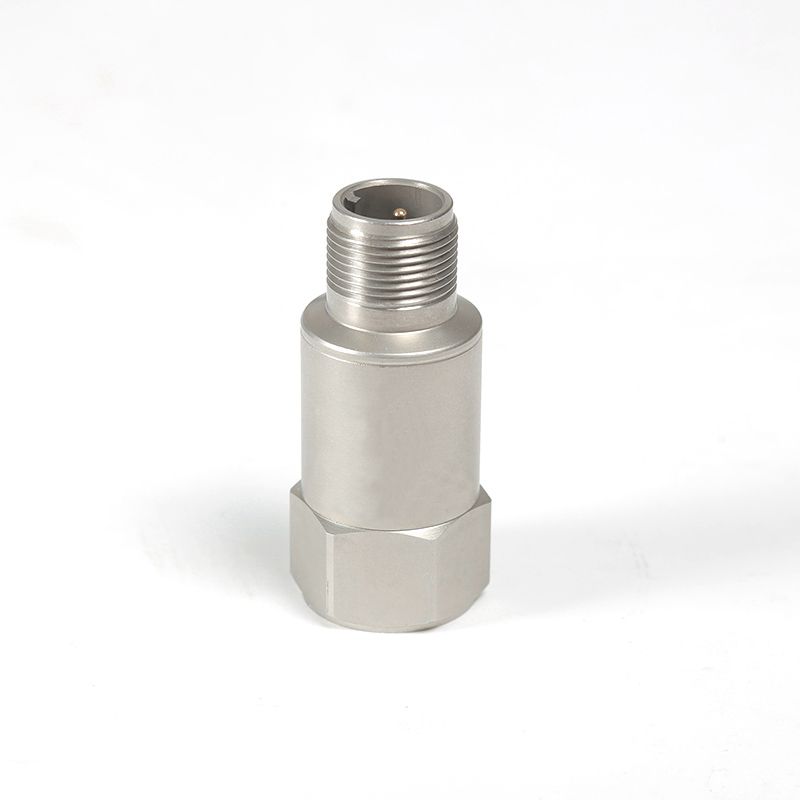

航空插頭輸出

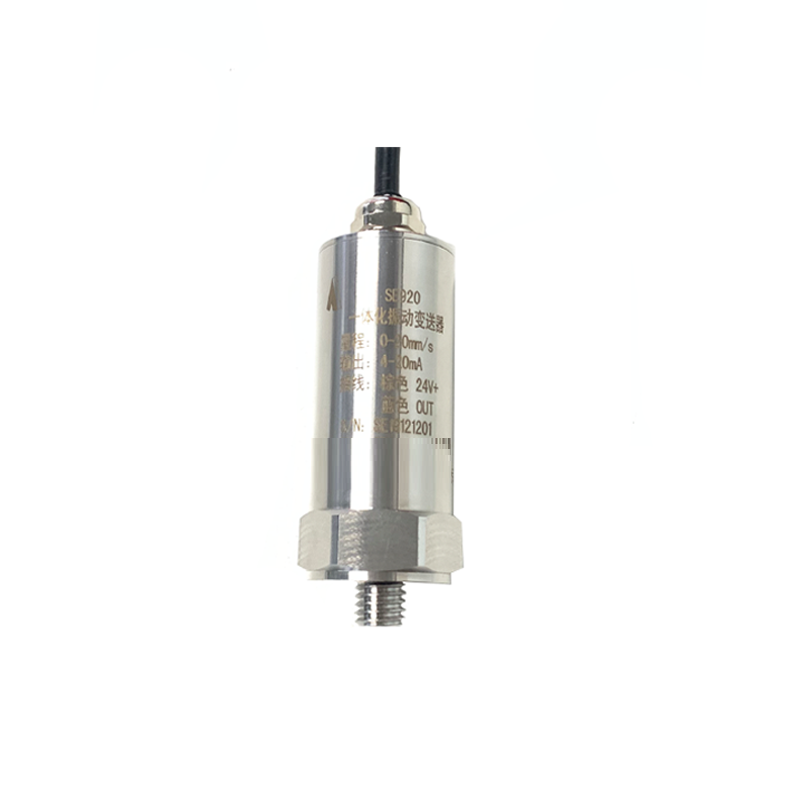

產品示意圖
選型指南
JG-920-A□□-B□□-C□□-D□□-E□□-F□□
| A測量類型 | B量程范圍 | C安裝螺紋 | D引線長度 | E線纜規格 | F頻響 |
|
01.速度量 （mm/s） |
01.0-10mm/s 02.0-20mm/s ...... |
01.M10*1.5 02.M8*1.25 03.M5*0.8 04.磁吸座 05.特殊定制 |
01.1米 02.2米 03.3米 ...... |
01.直接引線 02.直接引線 （帶鎧 ） 03.航空插頭 |
01.10-1000Hz （通用） 02.4.5-1000Hz （垂直或水平） 03.2-300Hz （水平） |
|
02.位移量 （μm） |
01.0-10μm 02.0-20μm ...... |
||||
(速度量，量程0-20mm/s，安裝螺紋M10*1.5，3米直接引線帶鎧裝，通用安裝)
