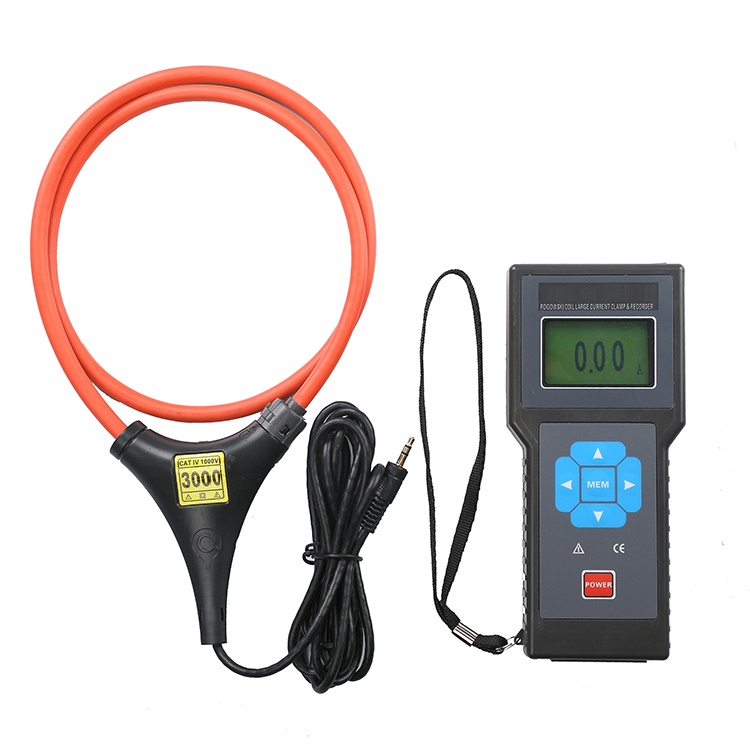

CA9800F柔性大電流鉗表/記錄儀
AC600V以下線路交流漏電流、大電流測量;在線監測、記錄。量程AC 0.00A~20.00KA,分辨力 10mA,線圈直徑:φ300mm,連續工作100小時,存儲數據約4200組,1~60分鐘記錄間隔時間設定。
一. 產品簡介
CA9800F柔性大電流鉗表/記錄儀是為現場在線測試、監控、記錄交流漏電流、大電流而精心設計制造的,由主機、柔性電流鉗、監控軟件、通訊線等組成。廣泛適用于電力、通信、氣象、鐵路、油田、建筑、計量、科研教學單位、工礦企業等領域。特別適合排線密集的場所、變壓器靠墻接地鐵芯電流測試、粗導線電纜測試、繼電保護、可控硅整流、變頻調速、半導體開關、功率電子轉換設備、電弧焊接等信號嚴重畸變的工業環境的電流測試。
CA9800F柔性大電流鉗表/記錄儀,柔性電流鉗,即Rogowski Coil(洛氏線圈),采用先進的洛氏線圈(或稱羅氏線圈)技術,是一個在非鐵磁性材料上均勻纏繞的環形線圈,無磁滯效應,幾乎為零的相位誤差,無磁飽和現象,線性度極高,抗干擾能力強。輸出信號是電流對時間的微分,通過對輸出電壓信號進行積分,就可以真實還原輸入電流,其測量電流范圍可從毫安級到上萬安。柔性電流鉗線圈部分無任何裸露金屬導體,非接觸測量,快速可靠;其體積小、重量輕、外觀精美、柔軟靈活,適合于狹窄環境和排線密集的場所;測量精度高、可靠性強、響應頻帶寬,用戶可根據需求定制線圈長度。
CA9800F柔性大電流鉗表/記錄儀主機嵌入中英文操作界面,適合于不同國家的工程技術人員。LCD顯示,一目了然。同時具有比較大的存儲空間,能存儲4200組數據,還具有自動存儲間隔時間設定功能,從1~60分鐘內設置。
CA9800F柔性大電流鉗表/記錄儀監控軟件具有在線實時監控與歷史查詢功能,動態顯示,波形指示;具有*大、*小、平均值指示;具有報警值設定及報警指示;具有歷史數據讀取、查閱、保存、排序、生成曲線、打印等功能。
二. 技術規格
功 能 |
交流漏電流、大電流測量;在線監測、記錄 |
電 源 |
DC6V 堿性干電池 LR6 1.5V×4 |
測試方式 |
柔性CT:輸出信號是電流對時間的微分,通過對輸出電壓信號進行積分,就可以真實還原輸入電流。 |
線圈內徑 |
內徑φ300mm(可選,可定制更大內徑的柔性線圈) |
量 程 |
AC 0.00A~20.00kA(可定制測試更大的電流) |
分 辨 率 |
AC 10mA |
精 度 |
±2%±3dgt(導線處于柔性線圈中心位置,23℃±2℃) |
線圈長度 |
長度1000mm(可選,可根據需要定制) |
被測電流頻率 |
50Hz/60Hz(自動識別) |
顯示模式 |
LCD:128dots×64dots |
主機尺寸 |
寬高厚75mm×170mm×30mm |
線圈粗細 |
φ7.5mm(非常適合于狹窄環境和排線密集的場所等) |
質 量 |
主機:240g(含電池);柔性鉗:150g |
LCD尺寸 |
顯示域:44mm×27mm |
電場干擾 |
無磁滯效應,抗干擾能力較強 |
位置誤差 |
被測導線應盡量處于柔性線圈的中心位置,不要靠近開合口處,開合口處測試誤差約增大一倍或更多。 |
采樣速率 |
2次/秒 |
數據存儲 |
4200組(掉電或更換電池不會(huì )丟失數據) |
設定時間 |
1~60分鐘內設定記錄間隔時間,0分鐘為不自動存儲 |
記錄時間 |
節電模式下連續工作約100小時 |
線路電壓 |
AC600V以下線路測試 |
溢出顯示 |
超量程溢出功能:“OL”符號顯示 |
電池電壓 |
當電池電壓降到4.8V±0.1V時,電池電壓低符號顯示,提醒更換電池,此時測量的數據同樣是準確的。 |
額定電流 |
節電模式下5mA,*大20mA |
引線長度 |
標準2米 |
工作溫濕度 |
-10℃~40℃;80%rh以下 |
存放溫濕度 |
-10℃~60℃;70%rh以下 |
絕緣電阻 |
100MΩ或更大,1000V |
適合安規 |
IEC1010-1、IEC1010-2-032、污染等級2、CAT VI(1000V) IEC61326(EMC標準) |
隨機附件 |
主機:1件;柔性線圈:1件;RS232通訊線:1個;軟件光盤:1個;電池LR03:4個;布包:1件 |

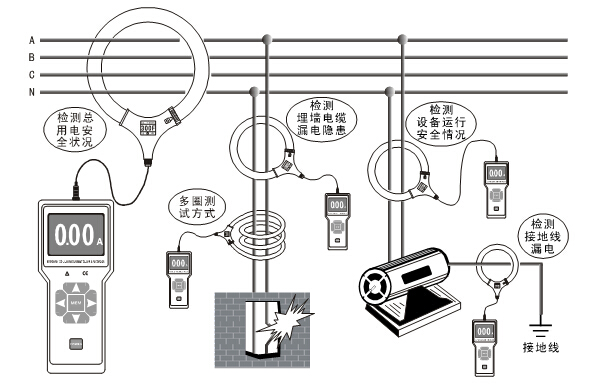

三. 現場應用
