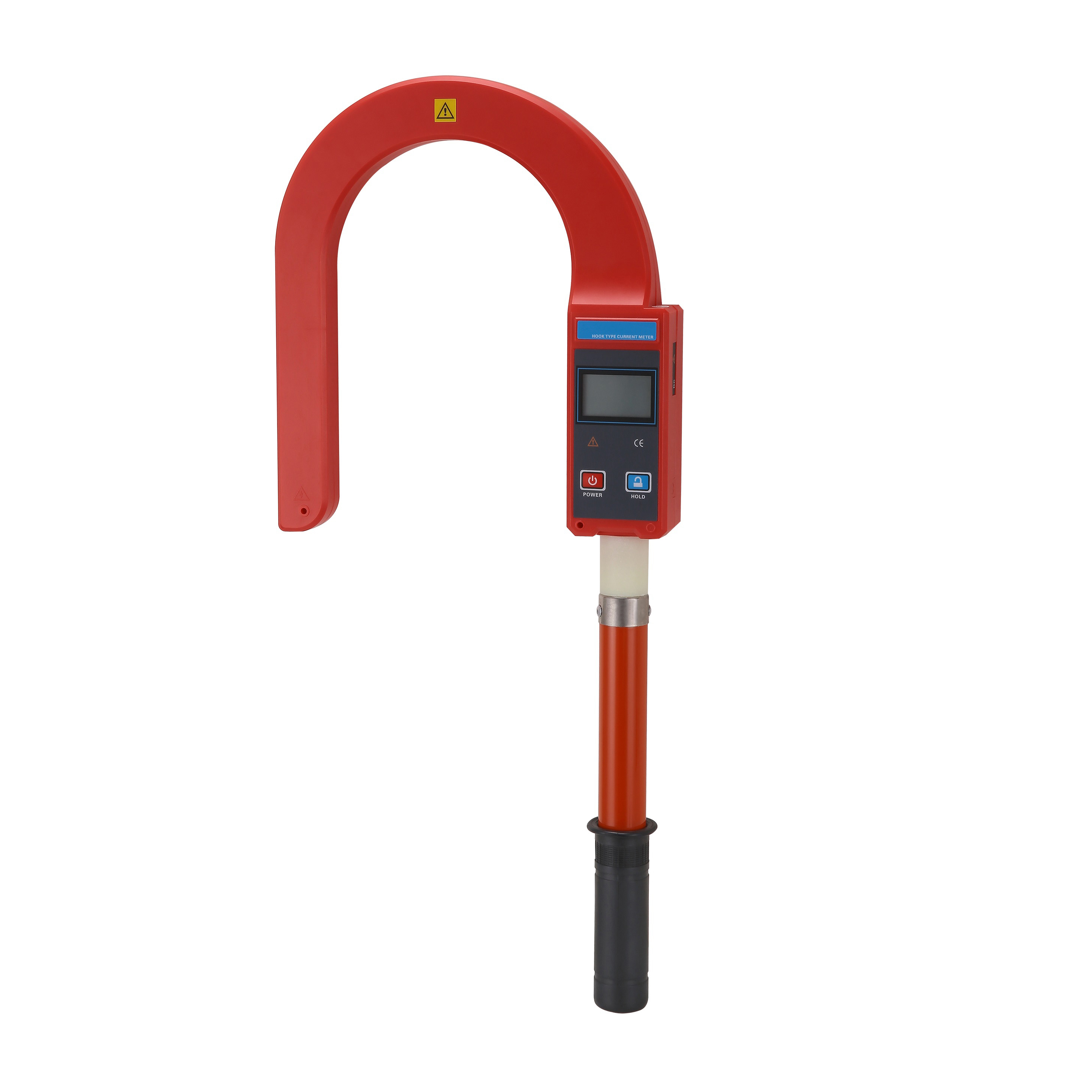

CA60168高壓電流傳感器，一體化鉤式設計，內置柔性線圈：輕便、精度高、量程廣、線性度好。內置柔性線圈，鉤式設計，屬于創(chuàng )新型應用，突破了傳統高壓鉗表采用金屬鐵芯制作，由于金屬鐵芯存在磁飽和現象，不能測試更大的電流，市場高壓電流鉗表一般很難做到測試2000A以上的電流，而本高壓電流傳感器，只要沒有被高電壓擊穿，理論上可以測試無窮大的電流。另一方面，柔性線圈不同于金屬鐵芯要形成閉環回路，金屬鐵芯鉗表如果沒有形成閉環回路，精度會(huì )極差，甚至不能測試，而鐵芯內部的位置誤差非常大。采用柔性線圈，這些問題都能實現重大突破，其電流檢測線性度及精度可以做到0.2%-0.5%的誤差，而位置誤差在可測導線直徑范圍內幾乎為零。

CA60168柔性線圈，即Rogowski Coil(洛氏線圈)，采用先進的羅氏線圈技術，是一個在非鐵磁性材料上均勻纏繞的環形線圈，無磁滯效應，幾乎為零的相位誤差，無磁飽和現象，線性度極高。輸出信號是電流對時間的微分，通過對輸出電壓信號進行積分，就可以真實還原輸入電流，其測量電流范圍可從毫安級到上萬安。主要用于交流漏電流、大電流、高次諧波電流(可達400次)、復雜波形電流、瞬態沖擊電流、相位、電能、功率、功率因數等檢測。搭配積分器，易于集成到其他設備，如相位檢測分析儀、工業控制裝置、數據記錄儀、示波器、諧波分析儀、電力質量分析儀、高精度數字多用表、瞬態沖擊記錄儀、分布式測量系統、保護系統、無線高壓電流互感器變比測試儀、無線高壓接地故障查找儀、無線高壓電流表、電纜漏電巡查儀等。

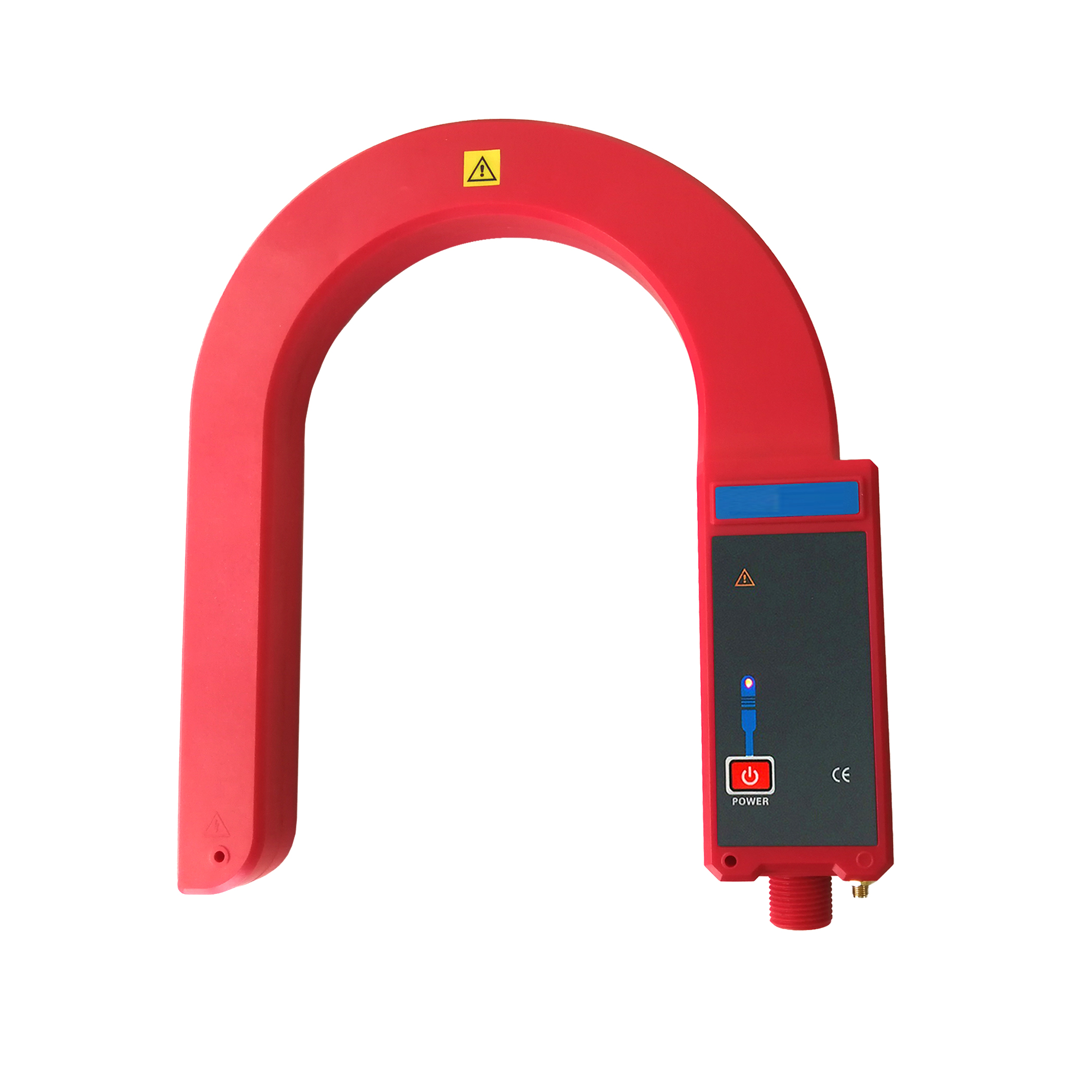

CA60168高壓電流傳感器的外殼，預留有PCB裝配空間、絕緣桿連接頭，LCD顯示窗、LED指示窗、多個操作按鍵位、USB接口、GPS天線接口、GSM天線接口、GSM插卡位、電池倉（可以根據需要安裝用6節或4節7號電池，或者安裝可充鋰電池）、充電接口、安裝固定孔位（2個）、銘牌標貼位、非常適合于電力、通信、氣象、鐵路、油田、建筑、計量、科研教學單位、工礦企業等領域的產品二次開發。特別適合高壓線路電流漏及電流檢測、高壓CT變比在線測試、高壓接地故障查找、繼電保護、可控硅整流、變頻調速、半導體開關、功率電子轉換設備、電弧焊接等信號嚴重畸變的工業環境相關檢測儀器的應用及二次開發。

CA60168高壓電流傳感器，可測量導線或電纜最大外徑Ф168mm，可測量母排最大尺寸168mm×245mm，可以?huà)煸诰€(xiàn)路上測試，節省操作人員體力；可設計測量電流量程從0-20000A，或更大，電流分辨率可以做到1mA，精度可以做到0.2%-0.5%；連接絕緣桿，可以直接測試110KV一下的裸導線或匯流母線。
