DWSX-POW030電纜長度測量?jì)x系列產品:兩種不同的測試技術(四線電阻式:030,TDR固態時域反射:A /B) | 快速的電纜長度測量及故障定位 | 適合應用于全部金屬類型的電纜測量 | 專為電力部門、電力工程承包商、電線零售商及建筑行業測量電纜長度而設計。

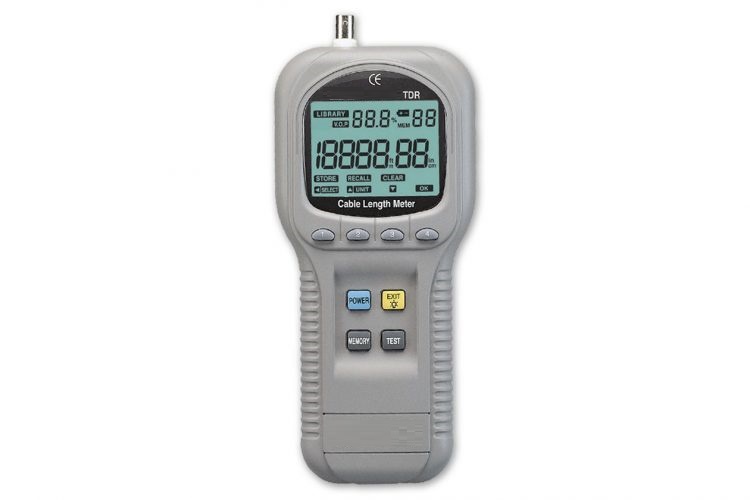

這款精密的TDR(固態時域反射)電纜測試儀是利用固態時域反射技術(脈沖波回響式)原理來測量電纜長度,查找測試點到斷點或短路點的距離,經濟易用,具備許多價格昂貴的高端儀器才有的功能。
自動匹配輸出阻抗(25,50,75,100,125,150Ω),適用于電力電纜、同軸電纜、電話線、電視線和網絡(luò )電纜等綜合布線的應用。用戶只需通過按鍵操作,便可選擇匹配的電纜類型,調整測量電纜的VOP傳播速率值(VOP值直接關系到測量結果的準確與否),可自行設定長度顯示單位。內置39組標準電纜的VOP數據庫,具有20個記憶單元,用戶可自定義模式測試和存儲20組電纜的VOP值。
內置過壓安全保護(最高電壓250V有效值,可有效防止儀器的意外損壞)和在線電壓監測功能,當測試電纜的在線電壓超過6.5V,儀器LCD會(huì )顯示過壓標識”OUCH” 并且終止測試。
具有螺紋ABS外殼(防滑),具有防塵、防濺水功能(達到IP42標準),使用4個AA電池(NEDA 15A 或NR 6),電池裝于后部電池倉內,易于更換。F900主要適用于電纜生產及批發商、零售商、電工、現場工程師,以及需要測量電纜長度和檢測電纜斷路、短路情況的綜合布線安裝人員。
產品特點
超大LCD背光顯示;
準確度到50cm,最大測量長度達3,000米;
自動輸出阻抗控制、自動量程、自動歸零、自動調整靈敏度;
兼容多種電纜類型,只需設置待測電纜的傳播速率V.O.P值;
250V過壓安全保護,在線電壓監測;
用戶友好菜單界面設計,易于設置和操作;
現場測量刻度轉換功能(米值和英制);
快速查找樣本電纜的V.O.P值;
20組用戶自定義存儲記憶單元;
內置39組標準電纜數據庫;
適用對象
|
同軸電纜、屏蔽電纜、雙絞線、多股線、
電力電纜、綜合布線電纜等
|
測量量程
|
取決于測量電纜的V.O.P值
3.7km @V.O.P≤99.9%
3.0km @V.O.P≤80.0%
2.4km @V.O.P≤66.0%
1.9km @V.O.P≤50.0%
|
量程選擇
|
自動量程控制
|
分辨力
|
50cm
|
準確度
|
±(2%讀數+50cm) < 100m
±2%讀數 ≥ 100m
以上準確度對應下列電纜:
1. 長度小于2.4km同軸電纜
2. 長度小于2km 的電話線
3. 長度小于1km的電線
|
盲區
|
5m
|
輸出阻抗
|
25, 50, 75, 100, 125 或 150Ω
|
阻抗選擇
|
自動輸出阻抗控制
|
VOP值
|
1.0% 到99.9%可調
|
內置數據庫
|
39組標準電纜
|
記憶單元
|
20組用戶自定義電纜類型
|
電纜接頭
|
BNC
|
在線電壓探測
|
6.5V
|
過壓保護
|
250V有效值 (通過BNC接頭)
|
顯示
|
圖標類型7段LCD,帶背光 (1分鐘無操作自動關閉)
|
防塵防水
|
IP42
|
電池型號
|
4個1.5V (AA , LR6)
|
電池壽命
|
約5,000次測試
|
工作溫度
|
-18℃ 到 60℃
|
存儲溫度
|
-20℃ 到70℃
|
相對濕度
|
85 % 在 35℃
|
外形尺寸
|
235H x 100W x 44D mm
|
重量
|
約450克
|
過壓保護標準
|
EN 60950 : 1999 章節. 2.3,(通訊網絡(luò )過壓保護標準)
|
安規標準
|
符合IEC1010-1: 2001
|
EMC
|
EN 61326 : 1997+ A1 : 1998 / CE 認證
|
選型參考
|
A
|
B
|
測量原理
|
四線電阻式
|
TDR固態時域反射
|
量程
|
30000米
|
3000米
|
精確度
|
1%
|
2%
|
功能
|
橫截面積0.15mm2 到 240mm2
20標準檔位
8個用戶自定義檔位
歐姆檔位
|
自動量程
39組標準電纜
20組用戶自定義
自動輸出阻抗控制
VOP值 1.0% 到99.9%可調
|
測試盲區
|
無
|
5米
|
取樣值
|
標準5米
|
大于10米任意長度
取樣長度越長,測量精確度越高
|
分辨率
|
0.1米(長度) / 1m Ω (電阻值)
|
50cm
|
在線電壓
|
不能用于測試帶電線路
|
6.5V以?xún)?/ 250V有效值過壓保護
|
測量條件
|
必須夾住電纜的兩端;多股線如能找到末端,可短路末端于一頭測量
|
于一端測試,夾住兩股相鄰的導線
|
電纜材質
|
標準模式:純銅或純鋁國標
自定義模式:任何金屬導體
|
任何兩芯以上金屬導體
|
適用對象
|
單芯線(或多芯的單獨一股)
國標電力電纜、非標電纜、特殊電纜
|
雙絞線、同軸電纜、屏蔽電纜、多股線
|
A vs B
型號/功能
|
A
|
B
|
顯示分辨力 / 精確度
|
5cm / <1%
|
50cm / <2%
|
長度量程(網線,電話線,同軸電纜,通訊電纜及電力電纜等)
|
600米
|
3000米
|
網路映射:短路,開路,錯接,反接,串擾
|
V
|
|
配置遠端識別器
|
V
|
|
音頻發生器
|
V
|
|
超大LCD背光顯示
|
V
|
V
|
自動輸出阻抗控制
自動量程
自動回零
自動調整靈敏度
|
V
|
V
|
簡易的前面板設計,便于設置和操作
|
V
|
V
|
39組標準電纜數據庫
|
V
|
V
|
20組用戶自定義電纜類型
|
V
|
V
|
在線電壓探測6.5V(超出會(huì )提示過壓” OUCH”和終止測試)
|
V
|
V
|
250V有效值過壓保護
|
V
|
V
|
防塵防水IP42
|
V
|
V
|
