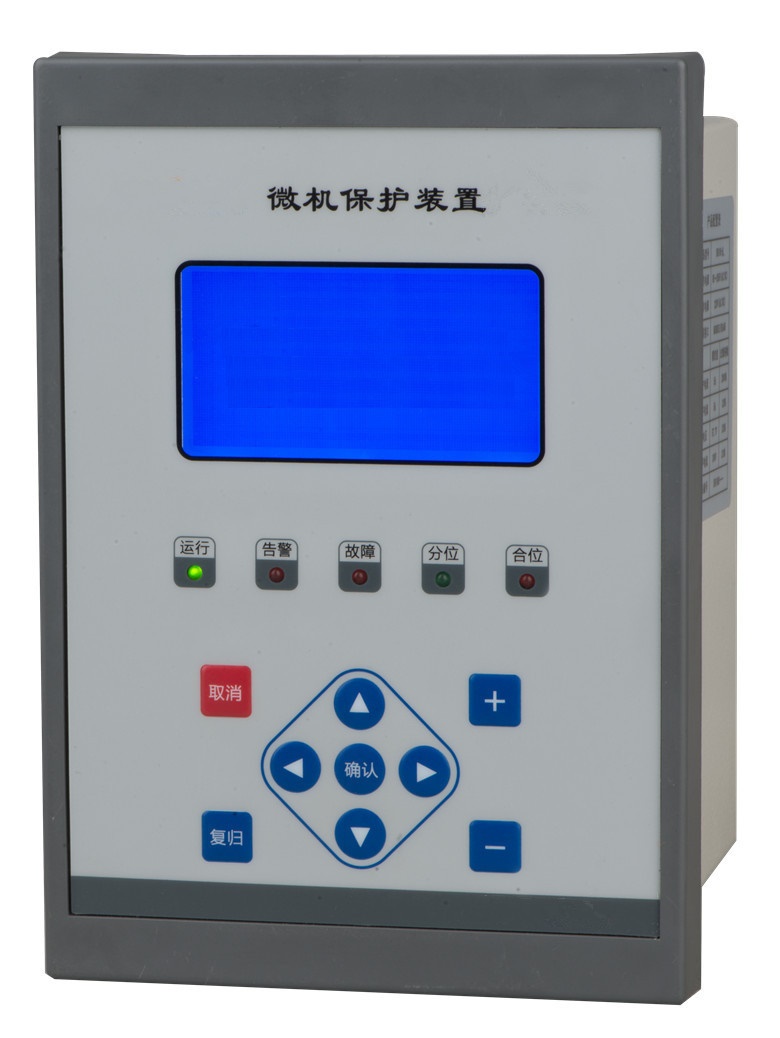

MPW-600系列分散保護裝置
型號
MPW-601
MPW-602
MPW-603
MPW-605
MPW-606
名稱
線路保護
變壓器保護
電容器保護
電動機保護
PT保護
應用范圍
可廣泛應用于工業和民用10KV/6KV及以下電壓等級的配電系統的進線、出線和母聯等線路及電動機的保護、測量、控制和管理,從而實現配電系統的無人值守和智能管理。
保護功能
三段式電流保護 反時限電流保護 自動重合閘及后加速零序電流保護 過負荷保護 過電壓保護 欠電壓保護
兩段式電流保護
高側反時限電流保護
高側接地保護
低側零序電流保護
過負荷保護
非電量保護
兩段式電流保護
反時限電流保護
零序電流保護
電壓不平衡保護
電流不平衡保護
過電壓保護
欠電壓保護
電流速斷保護
定時限電流保護
反時限電流保護
負序電流保護
零序電流保護
溫度保護
長啟動保護
堵轉保護
欠壓保護
低電壓I段保護
低電壓II段保護
過電壓保護
3U0越限保護
PT斷線保護
測量功能
A/C相電流有效值
有功、無功、功率因數
三相對地電壓有效值
相間電壓有效值
三相對地電壓有效值
相間電壓有效值
3U0電壓有效值
控制功能
控制功能 帶有開關操作回路(選配)
無
開關量輸入
6路
模擬量輸出
4~20mA 1路(選配)
無
繼電器輸出
4路
通訊接口
RS485 1路
|
|
型號 | MPW-601 | MPW-602 | MPW-603 | MPW-605 | MPW-606 |
名稱 | 線路保護 | 變壓器保護 | 電容器保護 | 電動機保護 | PT保護 |
應用范圍 | 可廣泛應用于工業和民用10KV/6KV及以下電壓等級的配電系統的進線、出線和母聯等線路及電動機的保護、測量、控制和管理,從而實現配電系統的無人值守和智能管理。 | ||||
保護功能 | 三段式電流保護 反時限電流保護 自動重合閘及后加速零序電流保護 過負荷保護 過電壓保護 欠電壓保護 |
兩段式電流保護 高側反時限電流保護 高側接地保護 低側零序電流保護 過負荷保護 非電量保護 |
兩段式電流保護 反時限電流保護 零序電流保護 電壓不平衡保護 電流不平衡保護 過電壓保護 欠電壓保護 |
電流速斷保護 定時限電流保護 反時限電流保護 負序電流保護 零序電流保護 溫度保護 長啟動保護 堵轉保護 欠壓保護 |
低電壓I段保護 低電壓II段保護 過電壓保護 3U0越限保護 PT斷線保護 |
測量功能 |
A/C相電流有效值 有功、無功、功率因數 三相對地電壓有效值 相間電壓有效值 |
三相對地電壓有效值 相間電壓有效值 3U0電壓有效值 |
|||
控制功能 | 控制功能 帶有開關操作回路(選配) | 無 | |||
開關量輸入 | 6路 | ||||
模擬量輸出 | 4~20mA 1路(選配) | 無 | |||
繼電器輸出 | 4路 | ||||
通訊接口 | RS485 1路 |
