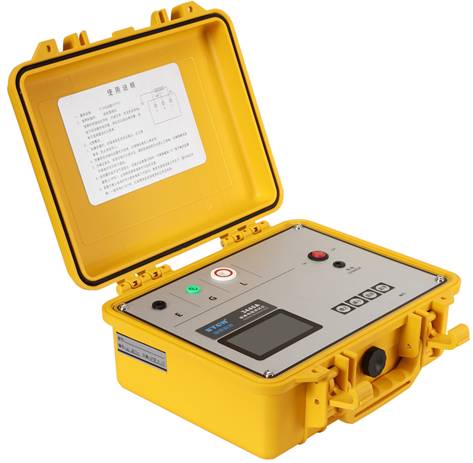

3440A/3440B智能絕緣電阻測試儀
3440A智能絕緣電阻測試儀采用先進的單片機控制流程,自動計算吸收比和極化指數,內設等電位保護環和四階有源低通濾波器抗干擾能力強,量程:0.1M~400GΩ,輸出電流大短路電流大于5mA,克服了普通型兆歐表短路電流小,測試不準確、易受干擾等弊端。
3440A智能絕緣電阻測試儀儀器應用于電纜、電機、發電機、變壓器、互感器、高壓開關、避雷器等大型設備的絕緣電阻測試。儀器還帶有充電功能可離線工作,是試驗人員的*佳選擇。
儀器主要特點
1.高分辨率液晶,全中文操作界面,讀書清晰方便。
2.自動計算吸收比和極化指數,并自動儲存15秒、1分鐘、10分鐘的每分鐘數據便于分析。
3.輸出電流大,短路電流大于5mA。
4.抗干擾能力強,能滿足超高壓變電站現場操作。
5.測試完畢自動放電,并實時監控放電過程。
6.內附可充電電池和充電器,當不使用背光燈時,充滿電可連續使用6~12小時。
型 號 |
3440A |
3440B |
功 能 |
測量絕緣電阻值 |
測量絕緣電阻值 |
準 確 度 |
±(10%+5字) |
±(10%+5字) |
測量范圍 |
0.1M~400GΩ |
0.1M~1000GΩ |
試驗電壓 |
設定范圍: 0.5KV~5KV; 準確度: 5%±10V |
設定范圍: 0.5KV~10KV 準確度: 5%±10V |
短路電流 |
>5mA |
|
自動計算吸收比 和極化指數 |
有 |
|
充電功能 |
有,充滿電可連續使用6~12小時 |
|
測量時間 |
1分鐘~10分鐘(與測量方式有關) |
|
充電電源 |
180~270VAC ,50Hz/60Hz±1% (市電或發電機供電) |
|
儀器尺寸 |
35cm(長)×28cm(寬)×18cm(高) |
|
儀器重量 |
5kg (不含電纜包) |
|
工作溫濕度 |
-10℃~50℃;80%rh以下 |
|
存放溫濕度 |
-20℃~60℃;70%rh以下 |
|
絕緣電阻 |
50MΩ(1000v)(測量線路與外殼間) |
|
耐 壓 |
AC 3KV 50Hz 1min(測量線路與外殼間) |
|
抗干擾能力 |
5000v感應電 |
