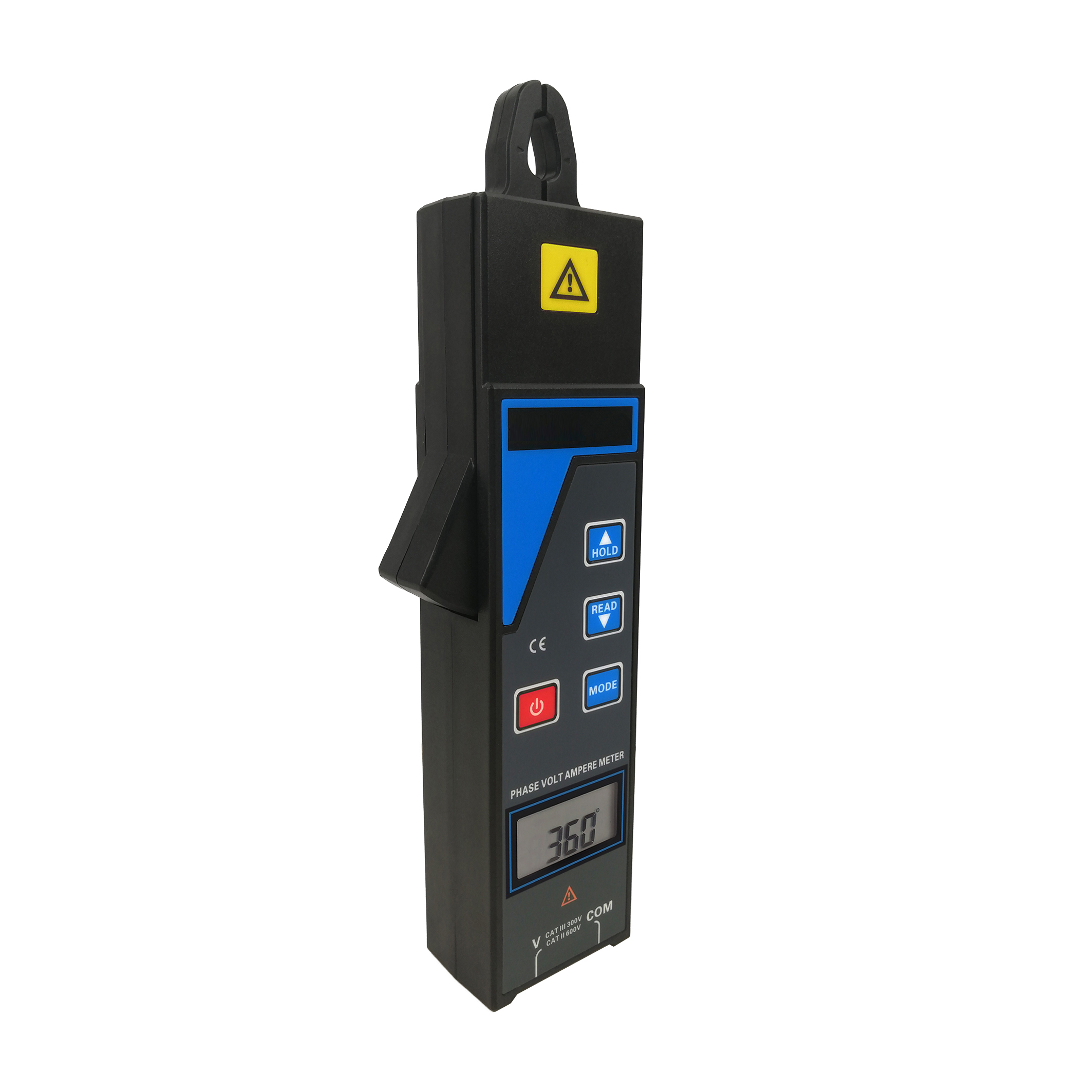

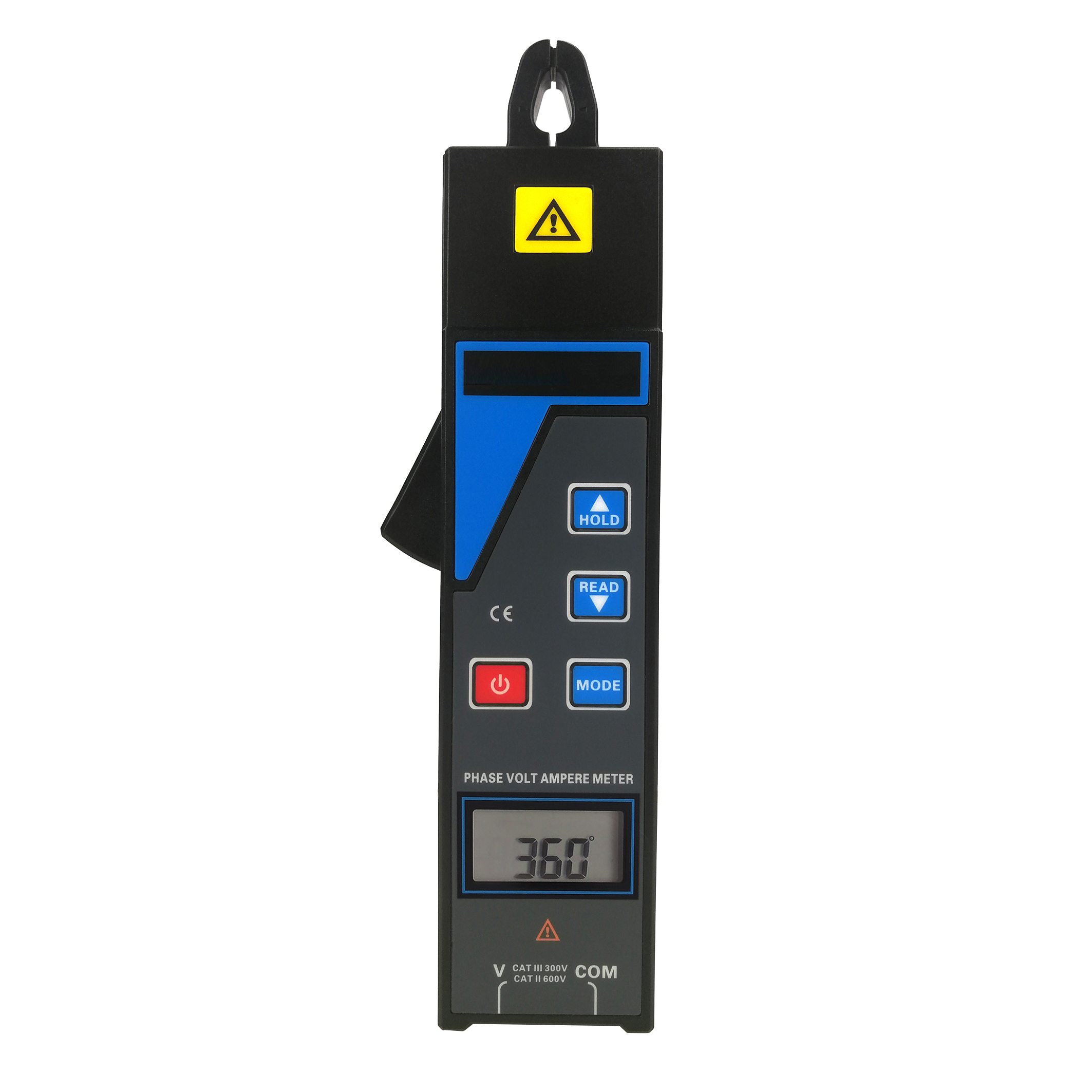

CA6210單鉗相位伏安表
CA6210 相位伏安表又名MiNi相位伏安表，采用單鉗設計， MiNi機身，小巧玲瓏，其外形美觀精致，結構科學合理。能直接在線測試380/220伏電力系統中的相位、電壓、電流、漏電流、頻率、相序等，能判斷感性容性電路，能間接測試功率、功率因數等，非常適合于排線密集的場所及二次計量單位。儀表還具有數據保持、數據存儲、數據查閱等功能，廣泛適用于電力、石油化工、冶金、鐵路、氣象、工礦企業、計量部門、科研院校等領域。
|
功 能 |
在線測試380/220伏電力系統中的相位、電壓、電流、漏電流、頻率、相序等，判斷感性、容性電路，非常適合于排線密集的場所及二次計量單位 |
|
電 源 |
6LR61，9V DC，連續使用約20小時 |
|
測試方式 |
鉗形CT |
|
鉗口尺寸 |
Ф7.5mm×13mm |
|
測量范圍 |
相位：0～360° |
|
電壓：0～600V |
|
|
電流：AC 0.00mA～30.00A(50/60Hz自動) |
|
|
頻率：1.0Hz～400.0Hz |
|
|
分 辨 力 |
相位1°；電壓：0.01V；電流0.01mA；頻率0.1Hz； |
|
測量精度 (23℃±5℃，80%RH以下) |
相位：±3° |
|
電壓：±2%±3dgt |
|
|
電流：±2%±3dgt |
|
|
頻率：±1Hz |
|
|
顯示模式 |
4位LCD顯示 |
|
LCD尺寸 |
35mm×21.5mm；顯示域32mm×15mm |
|
換 檔 |
自動換檔 |
|
數據存儲 |
99組 |
|
采樣速率 |
2次/秒 |
|
儀表尺寸 |
長寬厚220mm×45mm×30mm |
|
線路電壓 |
600V以下線路測試 |
|
功能切換 |
按MODE鍵切換顯示測試相位、電壓、電流、電壓頻率，開機默認顯示相位 |
|
數據保持 |
按HOLD鍵保持數據，再按HOLD鍵取消保持 |
|
數據查閱 |
按READ鍵進入數據查閱，按上下箭頭鍵翻閱所存數據 |
|
溢出顯示 |
超量程溢出功能：“OL”符號顯示 |
|
自動關機 |
開機約15分鐘后，儀表自動關機，以降低電池消耗 |
|
電池電壓 |
當電池電壓低于7.2V時，電池電壓低符號顯示，提醒更換電池 |
|
儀表質量 |
儀表：220g (含電池) |
|
總質量：400g |
|
|
工作電流 |
Max 10mA |
|
工作溫濕度 |
-10℃～40℃；80%Rh以下 |
|
存放溫濕度 |
-10℃～60℃；70%Rh以下 |
|
絕緣強度 |
2000V/rms(儀表外殼前后兩端之前) |
|
適合安規 |
IEC1010-1、IEC1010-2-032、污染等級2、CAT Ⅲ(600V) |
