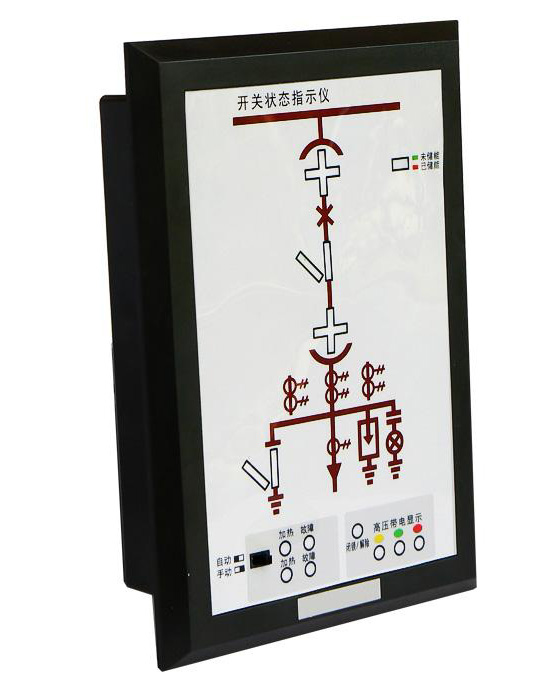

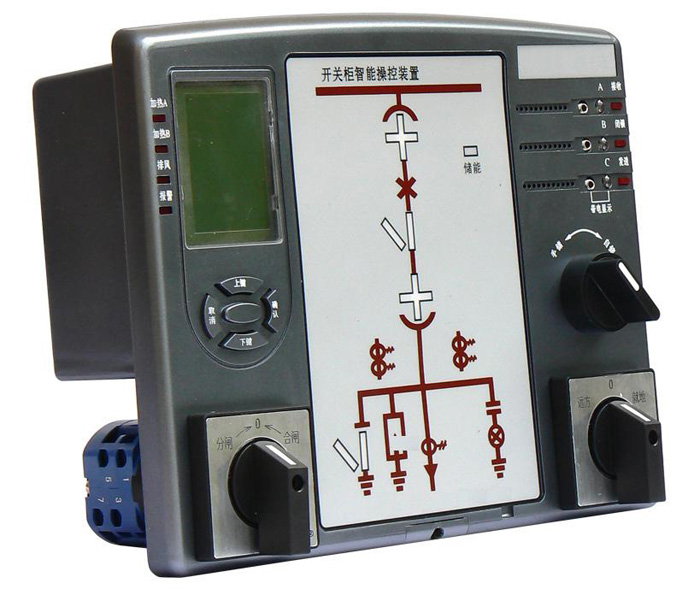

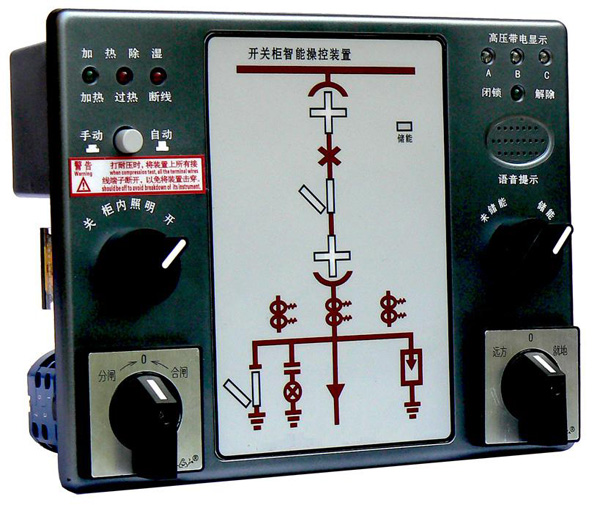

開關狀態指示儀

產品概述：

它集成了一次回路模擬圖、斷路器位置、開關狀態、接地閘刀位置、彈簧儲能狀態、高壓帶電指示、高壓帶點閉鎖及溫、濕度控制等多功能于一體，指示功能可分可合，用戶選用時只要提供一次方案圖即可。另外產品還可以根據用戶的要求實現回路電量參數及溫、濕度等控制功能產品一體化布局配套裝備于開關柜，這將簡化過去開關柜的面板布局。它將取代現有的一次回路模擬指示牌、電磁式開關狀態指示器、接地指示器等多種控制、指示裝置。

技術指標：

1、電源：AC220V±10%    50Hz ; DC220V

2、工作環境：溫度：-20℃～70℃  相對濕度：≤95%RH

3、功耗：≤10W

4、耐壓強度：外殼與端子之間大于A(yíng)C2000V

5、絕緣性能：外殼與端子之間大于100MΩ

6、模擬指示說明：

◆ 斷路器狀態指示（無源觸點輸入）：      ◆ 彈簧儲能指示（無源觸點輸入）：

    合閘時，合閘觸點閉合，紅色模擬條亮      觸點閉合，紅色彈簧符號亮，表示已儲能

    分閘時，分閘觸點閉合，綠色模擬條亮      觸點斷開，綠色彈簧符號亮，表示未儲能

◆ 斷路器位置指示（無源觸點輸入）       ◆ 接地刀閘位置指示（無源觸點輸入）：

    工作位置觸點閉合時，紅色模擬條亮        觸點閉合，紅色模擬條亮，表示接地合閘

   試驗位置觸點閉合時，綠色模擬條亮         觸點斷開，綠色模擬條亮，表示接地斷開

7、高壓帶電指示部分（帶電自檢功能）

◆ LED啟輝電壓（kV）： 母線電壓×0.15～0.65

◆ 閉鎖啟輝電壓（kV）：母線電壓×0.65

8、溫、濕度控制部分

◆ 傳感器路數：兩路凝露，兩路溫度

◆ 邏輯關系：當濕度≥93%RH或將形成凝露時加熱，濕度精度5級。

    溫度≤6℃時，啟動加熱；≥16℃時，停止加熱，溫度精度2級。

◆ 斷線報警：加熱器發生斷線，相應報警指示燈亮，報警輸出接點閉合。

9、RS485通訊

10、外形尺寸：220×150×32(mm)

   安裝尺寸：197×132(mm)

性能特點：

A:

★ 開關狀態顯示（斷路器、手車、隔離刀、接地刀及儲能等）

★ 三相高壓帶電指示及閉鎖控制

★ 加熱除濕控制（兩路凝露、兩路溫度）

★ 加熱器回路斷線報警

★  RS485通訊接口

B:

★ 開關狀態顯示（斷路器、手車、隔離刀、接地刀及儲能等）

★ 三相高壓帶電指示及閉鎖控制
