CA6390A 衛星授時遠程核相儀
產品功能及特點:

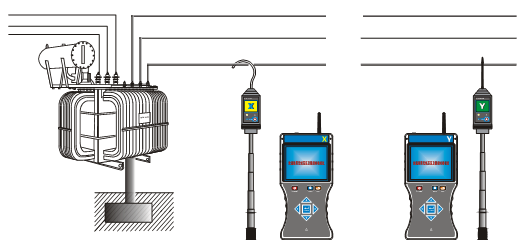

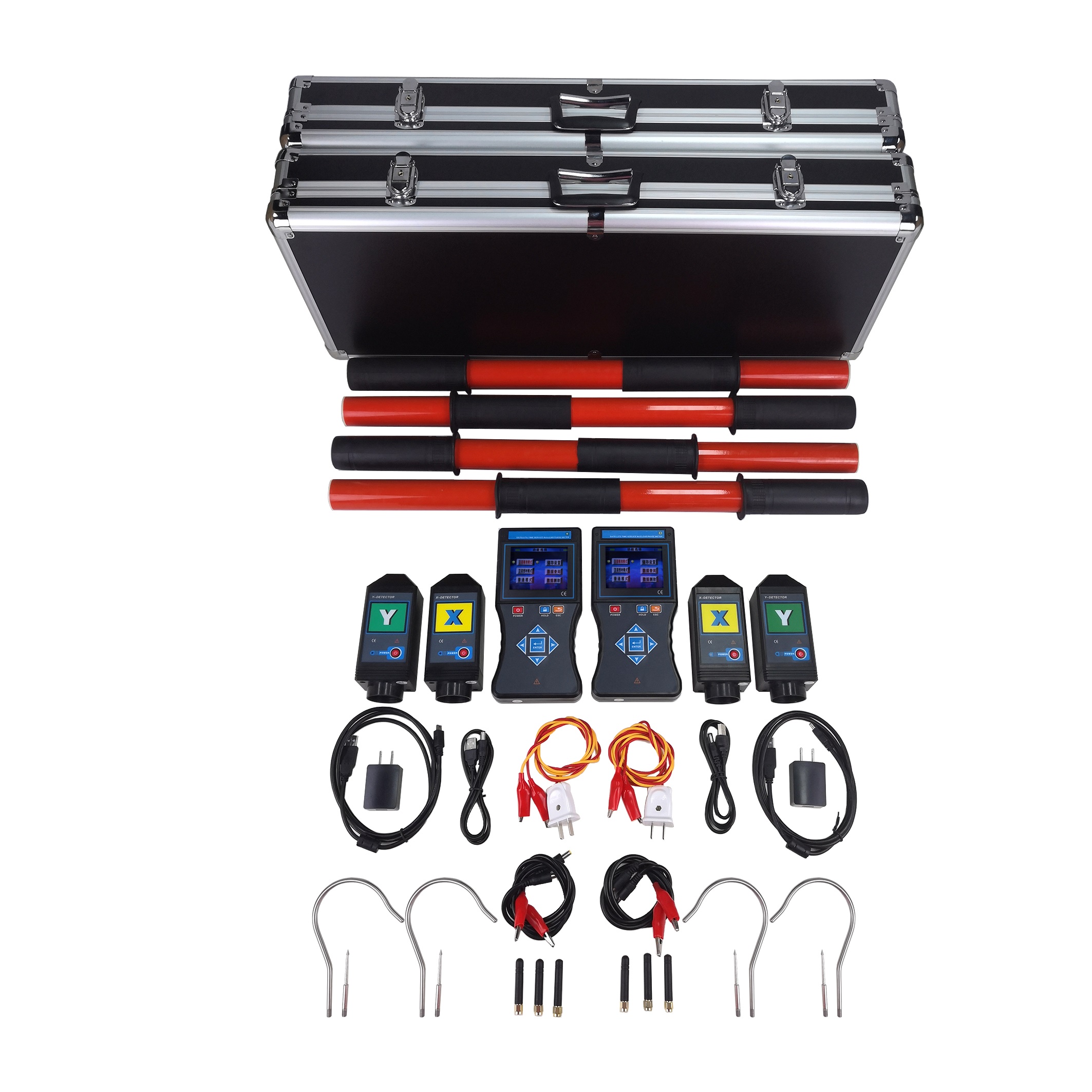

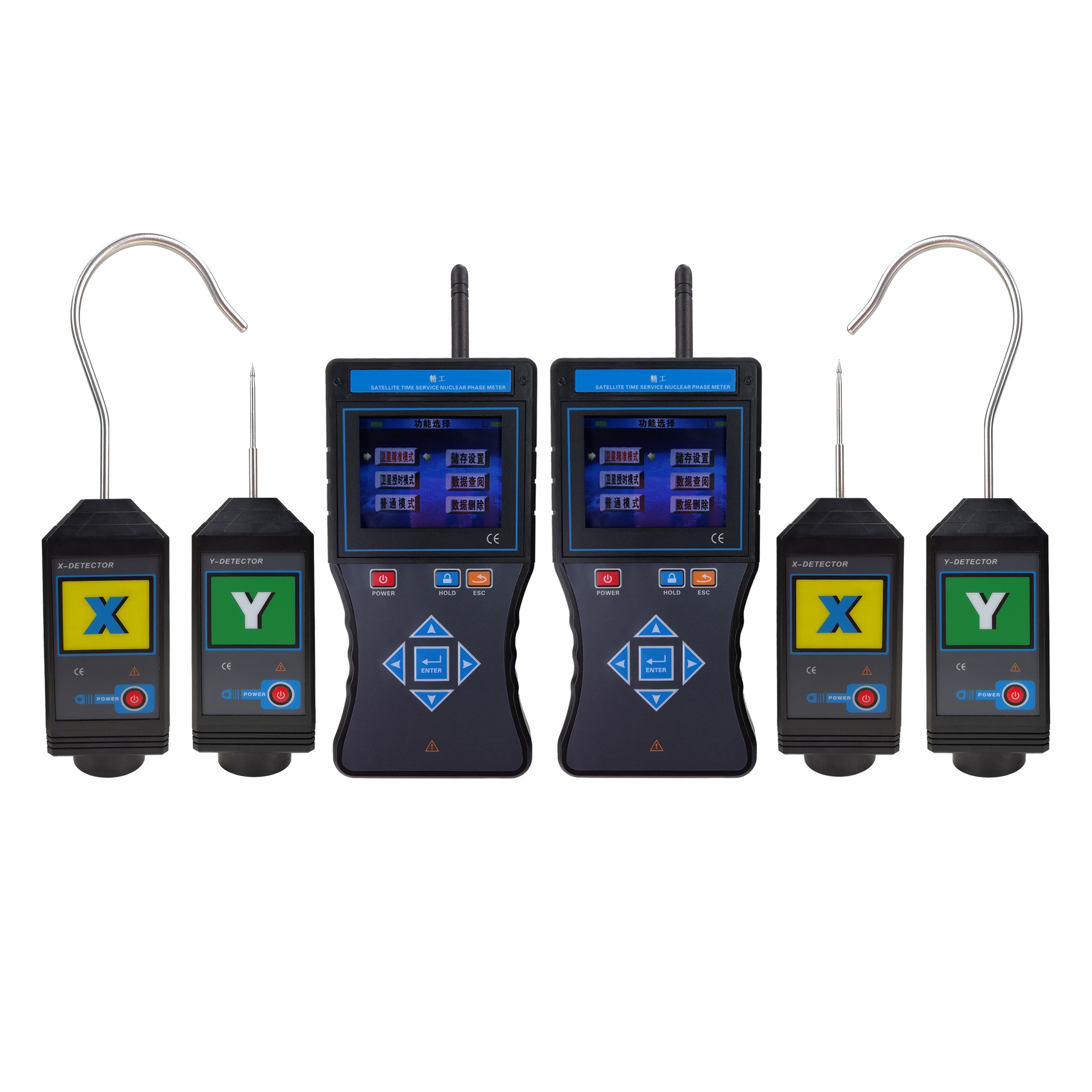

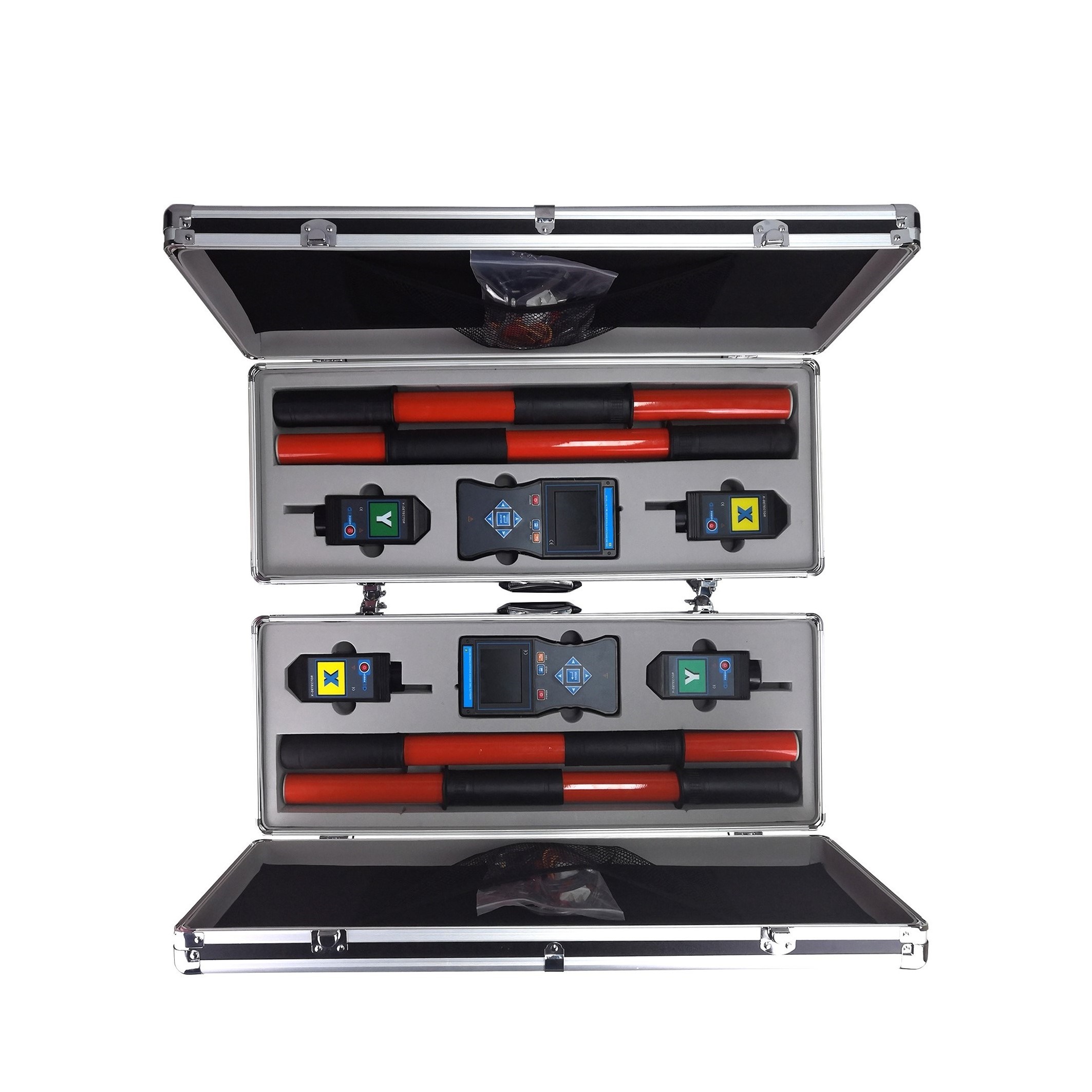

CA6390A無線高壓衛星授時遠程核相儀又名無線高壓衛星授時遠程核相器,由X接收器、Y接收器、X探測器、Y探測器、伸縮絕緣桿等組成,同時具有普通核相儀的功能。衛星授時核相能實現超遠距離核相、地下室核相、礦井下核相,授時精度小于30nS。接收器采用3.5寸真彩液晶屏,內置六合一多模衛星授時模塊,支持多種衛星導航系統,包括中國的 BDS(北斗衛星導航系統),美國的GPS,俄羅斯的GLONASS,歐盟的GALILEO,日本的QZSS以及衛星增強系統SBAS(WAAS,EGNOS,GAGAN,MSAS),包含32個跟蹤通道,可以同時接收六種衛星授時系統的GNSS信號,并且實現聯合授時,確保核相精準。接收器同屏顯示實時相位、頻率,具有“X信號正常、Y信號正常、同相、異相”等語音提示,清晰直觀??諘绲孛嫫胀ê讼嗑嚯x可達160m,衛星授時核相距離大于500km,能對10V~550kV的電壓線路全智能核相,也可用于高壓線路和完全密封的環網柜低壓感應點核相,其中35kV以下的裸導線探測器可以直接接觸核相,35kV以上的裸導線采用非接觸式核相,非接觸核相是將探測器逐漸靠近被測導線,當感應到電場信號時就可以完成核相,這樣無需直接接觸高壓導線,更加安全!本核相儀還同時具有高壓驗電器、高壓相位表、高壓相序表的功能,可以用于驗電、相序測試,變壓器組別判斷等。
功 能
無線高壓衛星授時語音核相,頻率、相位、相序、驗電測試
電 源
DC 3.7V可充鋰電池,USB充電接口,連續工作約10小時
核相模式
衛星秒脈沖精準模式、衛星授時模式、普通模式
傳輸方式
315MHz、433MHz無線傳輸
核相距離
衛星授時模式距離不受限制,達500km以上
普通核相模式距離160m
顯示模式
3.5寸真彩液晶屏顯示
量 程
核相電壓等級:AC 10V~550kV
相位:0°~360°
頻率:45Hz~75Hz
分 辨 力
1°;0.1Hz
精 度
衛星授時核相:≤±5°(23℃±5℃,80%RH以下)
普通核相:≤±10°(23℃±5℃,80%RH以下)
頻率:≤±2Hz (23℃±5℃,80%RH以下)
相別定性
XY兩接收器顯示的實時相角差在0°~30°為同相; XY兩接收器實時相角差在90°~120°或210°~270°為異相
語音功能
同相、異相、X信號正常、Y信號正常等語音功能
持續核相時間
在衛星授時模式下,衛星授時成功后,若無衛星信號可持續核相30分鐘以上,滿足地下室、礦井下核相
絕緣桿尺寸
拉伸后長約5m;收縮后長約1m(5節)
核相方式
接觸核相:35kV及以下裸導線,或110kV以下有安全絕緣外皮的導線直接接觸核相。(帶絕緣桿操作)
非觸核相:35kV以上裸導線,或110kV以上線路采用非接觸核相。(帶絕緣桿操作)
驗電指示
探測器“嘟--嘟--嘟”蜂鳴聲
換 檔
自動換檔
采樣速率
2次/秒
首次搜星時間
第一次開機搜星時間約3分鐘,開機后第二次搜星時間約30秒,后續熱啟動約1秒,搜索衛星時主機正面水平朝天
授時精度
小于30nS
儀表尺寸
探測器:長寬厚145mm×60mm×48mm
接收器:長寬厚250mm×100mm×40mm
背光控制
按上下箭頭鍵調整背光亮度
感應強度控制
根據感應的電場強弱不同,探測器能自動控制放大倍數,便于排線密集場所核相
數據保持
測試模式下按HOLD鍵保持數據,再按HOLD鍵取消保持
退出功能
按ESC鍵退出當前功能界面,返回上級目錄
數據查閱
按ENTER進入數據查閱模式后,按箭頭鍵翻閱所存數據
搜星指示
搜索衛星時動態顯示“----”符號
自動關機
開機約30分鐘后,儀表自動關機,以降低電池消耗
額定電流
探測器:35mA max;接收器:300mA max
電池電壓
當電池電壓低于3.2V時:探測器電源指示燈慢閃,提醒充電;接收器電池電壓低符號顯示,提醒充電
儀表質量
探測器:205g(含電池)
接收器:395g(含電池)
絕緣桿:1.45kg
總質量:19.6kg(含儀表箱)
工作溫濕度
-10℃~40℃;80%Rh以下
存放溫濕度
-10℃~60℃;70%Rh以下
干 擾
無特強電磁場;無433MHz、315MHz同頻干擾
絕緣強度
絕緣桿:AC 110kV/rms(5節絕緣桿全部拉伸后,兩端之間)
探測器:2000V/rms(絕緣桿連接頭與探測器頂部之間)
接收器:2000V/rms(外殼前后兩端之前)
結 構
防滴漏Ⅱ型、IP63
適合安規
GB13398-92、GB311.1-311.6-8、3DL408-91標準和國家新頒布電力行業標準《帶電作業用1kV~35kV便攜式核相器通用技術條件DL/T971-2005》要求
符合IEC61481-A2:2004;IEC 61243-1 ed.2:2003標準
