CA6380A 無線高低壓電流互感器變比測試儀

CA6380A 無線高低壓電流互感器變比測試儀,高低壓電流互感器一二次電流、變比測試;折算變比、比差、角差、相別、極性測試;變壓器負荷電流、大電流、漏電流測試。 三種電流鉗,適用各種測試環境; 高壓一次電流量程:0.00A-5000A;柔性線圈電流量程:0.00A-10000A; 低壓二次電流量程:0.00mA-20.0A; 柔性線圈可測導線:Ф300m m; 高壓檢測儀可測導線:Ф168mm。

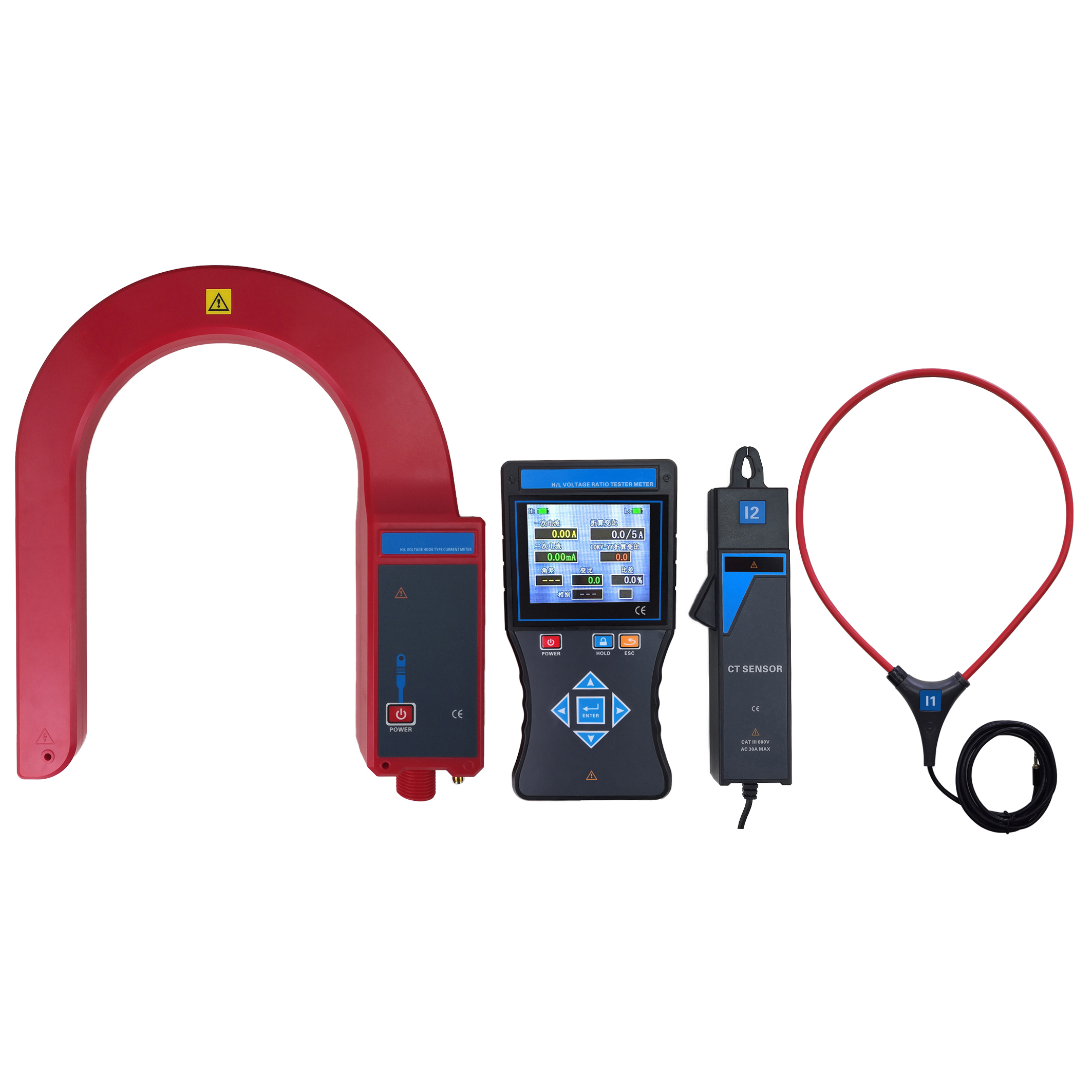

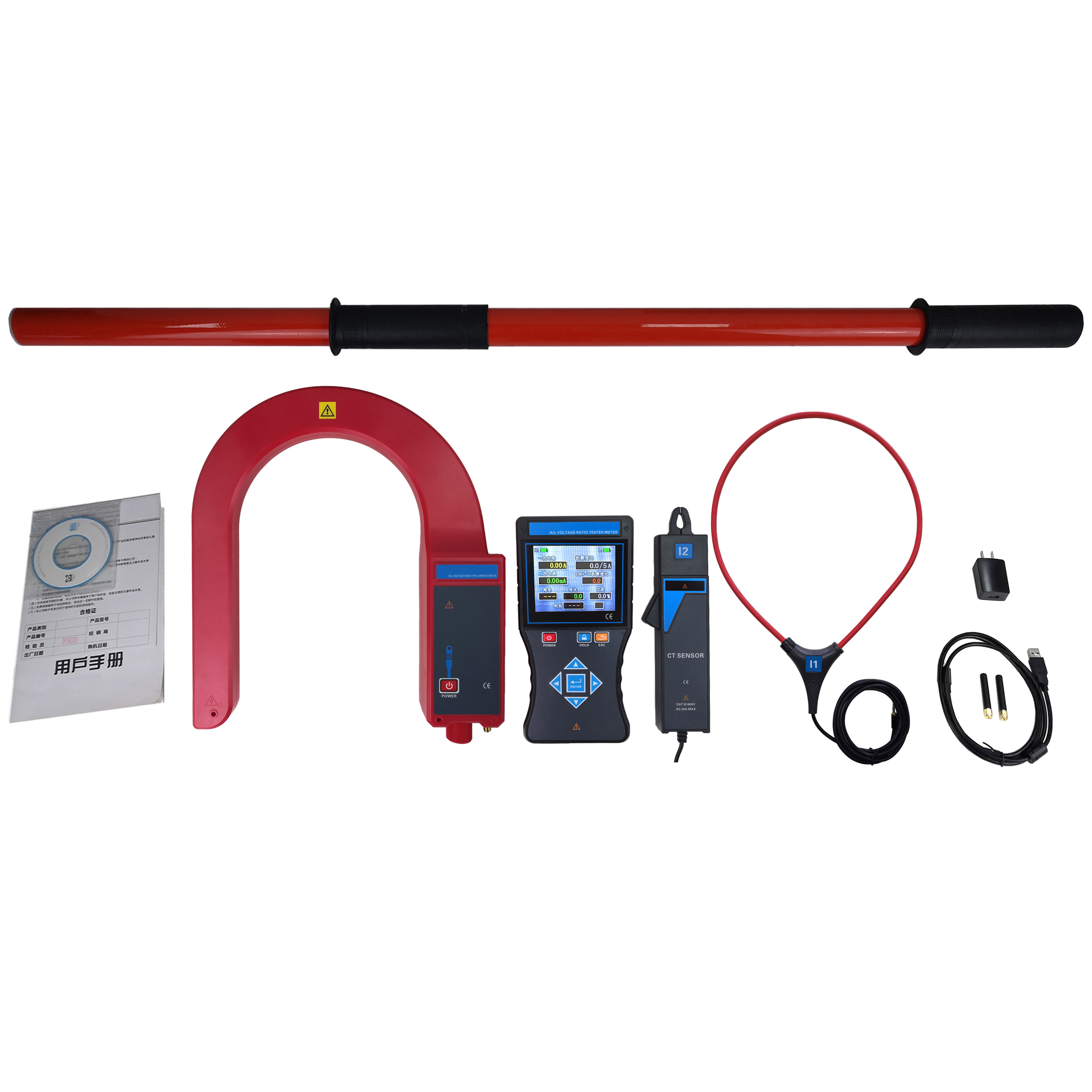

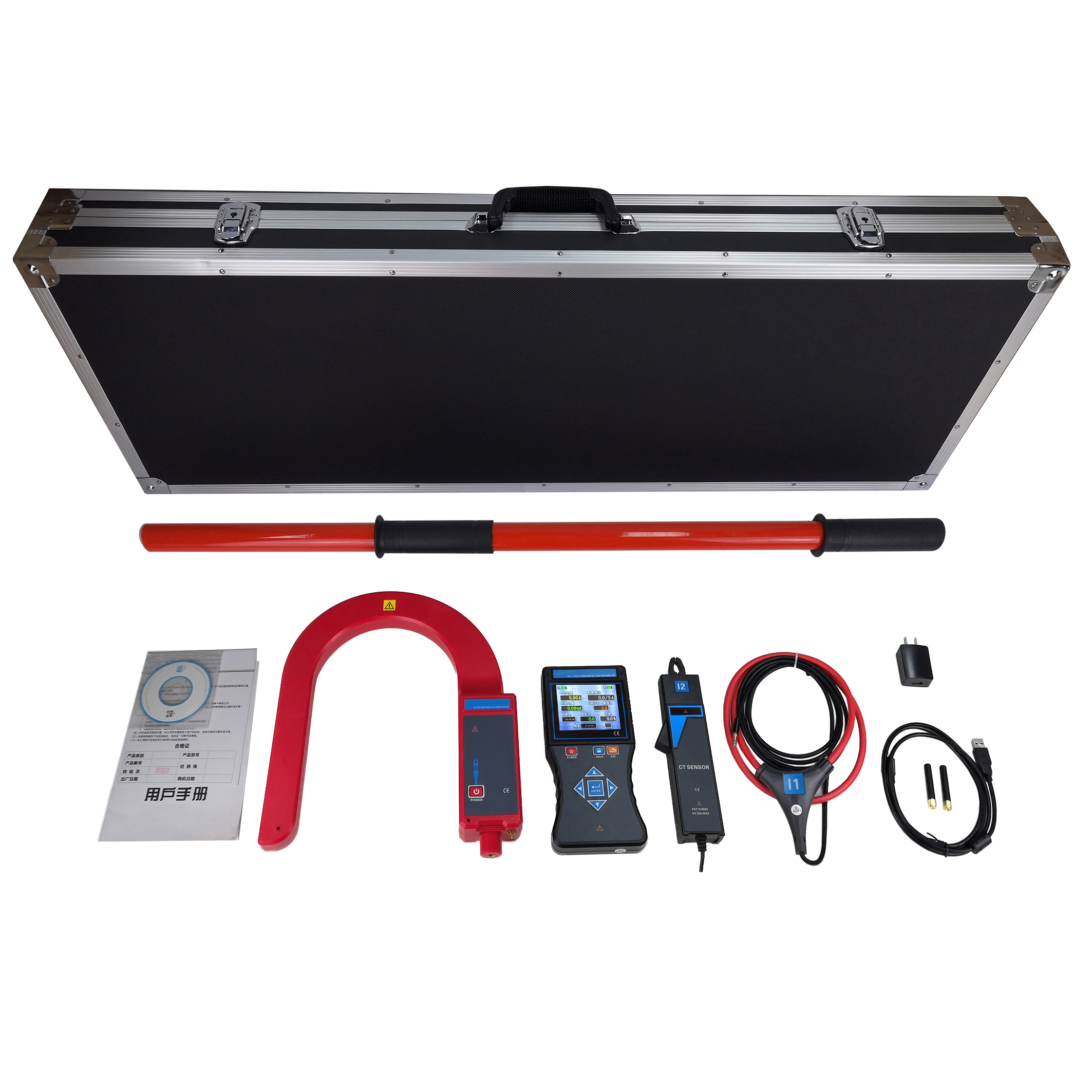

CA6380A無線高低壓電流互感器變比測試儀突破傳統檢測方式,專為在線測量運行中的35kV以下(如:10kV35kV)的高低壓電流互感器、變壓器的初級、次級電流大小、變比、比差、角差、相別、極性、漏電流而精心設計制造的,由一次高壓鉤式檢測儀、低壓柔性電流鉗、接收器(主機)、二次電流鉗、絕緣桿等組成,三種不同方式的電流鉗,滿足各種場所測試。廣泛應用于變電站、發電廠、工礦企業、檢測站、用電管理部門、維修部門進行電流測試、用電計量檢查作業等。

CA6380A無線高低壓電流互感器變比測試儀,一次高壓鉤式檢測儀內置雙層柔性線圈,輕便、精度高、量程廣、線性度好,連接伸縮絕緣桿,能在線測試35kV以下的裸導線或匯流母線,或110kV以下具有安全絕緣外皮的線纜的漏電流、電流、負荷等。無線接收數據直線距離約160米,電流量程為AC 0~5000A,測量導線或電纜最大外徑為Ф168mm,可測量母排最大尺寸為168mm×245mm。一次高壓鉤式檢測儀可以?huà)煸诰€(xiàn)路上測試,節省操作人員體力。

CA6380A無線高低壓電流互感器變比測試儀,低壓柔性電流鉗,電流量程為AC 0~10000A,測量導線或電纜最大外徑為Ф300mm;二次鉗鉗頭尖細,非常適合于排線密集的場所;接收器主機采用3.5寸真彩液晶屏,圖形界面顯示,清晰直觀;絕緣桿輕便、具有防潮、耐高溫、抗沖擊、高絕緣、可伸縮等特點。儀表還具有數據保持、數據存儲等功能,監控軟件具有歷史數據讀取、查閱、保存、打印等功能。

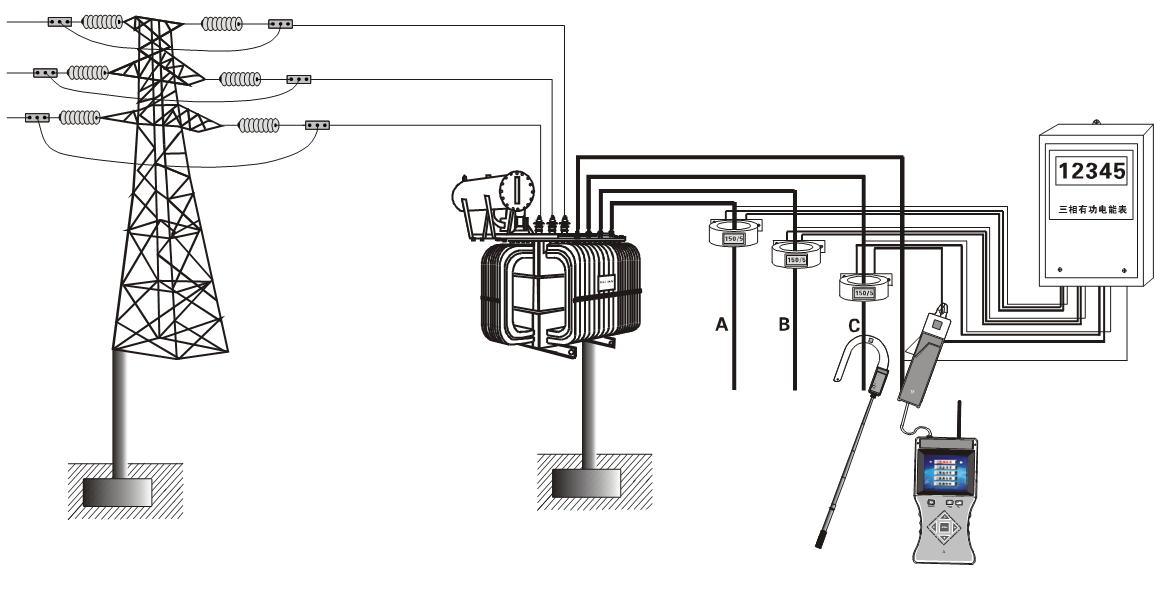

高低壓電流互感器一二次回路的電流、變比、極性、相別、比差、角差、漏電流在線測試;變壓器兩側電流大小、變比在線測試;負荷電流、大電流、漏電流測試

DC 3.7V可充鋰電池,USB充電接口,連續工作約10小時

測試方式

高壓一次鉤式CT,可以?huà)煸诰€(xiàn)路上測試

低壓一次柔性CT

二次鉗形CT

傳輸方式

433MHz無線傳輸,直線傳輸距離約160m

顯示模式

3.5寸真彩液晶屏顯示,上下箭頭鍵調整背光亮度

高低壓切換

測試界面下按左右箭頭鍵切換選擇測試高壓CT變比還是測試低壓CT變比

可測線徑

鉤式檢測儀:Ф168mm導線,或168mm×245mm母排

柔性電流鉗:Ф300mm(可定制更大內徑的線圈)

低壓電流鉗:Ф7.5mm×13mm

測量范圍

鉤式檢測儀AC 0.00A~5000A

柔性電流鉗:AC 0.00A~10000A

低壓電流鉗AC 0.00mA20A

分 辨 力

鉤式檢測儀:10mA

柔性電流鉗:10mA

低壓電流鉗:0.01mA

高壓一次電流精度

0.00A99.9A: ±2%±5dgt (23℃±3℃,80%RH以下)

100A499A: ±3%±5dgt (23℃±3℃,80%RH以下)

500A5000A: ±4%±5dgt (23℃±3℃,80%RH以下)

低壓一次電流精度

0.00A99.9A: ±3%±5dgt (23℃±3℃,80%RH以下)

100A10kA: ±3%±3dgt (23℃±3℃,80%RH以下)

二次電流精度

0.00mA20A: ±2%±5dgt  (23℃±3℃,70%RH以下)

兩種變比顯示:(一二次回路實測電流變比;以二次回路5A的折算變比;變比最大19999

自動換檔

絕緣桿尺寸

拉伸后長約5m;收縮后長約1m(5)

數據存儲

5000

采樣速率

1/

儀表尺寸

高壓檢測儀:長寬厚310mm×270mm×52mm

低壓柔性鉗:長寬厚146mm×115mm×23mm

接收器:長寬厚250mm×100mm×40mm

二次鉗:長寬厚220mm×45mm×30mm

線路電壓

高壓CT變比測量下,35kV以下裸導線測試,110kV以下有安全絕緣外皮的線纜測試。(帶絕緣桿操作)

數據保持

測量界面下按HOLD鍵保持數據,再按HOLD鍵取消保持

退出功能

ESC鍵退出當前功能界面,返回上級目錄

位置誤差

高壓檢測儀:A區無位置誤差;B區約增加0.2%;C區約增加2%

柔性電流鉗:被測導線應盡量處于柔性線圈的中心位置,不要靠近開合口處,開合口處測試誤差約增大一倍或更多。

數據查閱

進入數據查閱模式后,按箭頭鍵翻閱所存數據

溢出顯示

電流超量程溢出功能:“OL  A”符號顯示

無信號指示

當接收器沒有收到發射信號時動態顯示“----”符號

自動關機

開機約15分鐘后,儀表自動關機,以降低電池消耗

電池電壓

當電池電壓低于3.2V時,電池電壓低符號顯示,提醒充電

儀表質量

鉤式檢測儀:496g(含電池)

接收器:395g(含電池)

柔性鉗:190g

電流鉗:230g

絕緣桿:1.45kg

總質量:12kg(含儀表箱)

工作溫濕度

-10℃~40℃;80%Rh以下

存放溫濕度

-10℃~60℃;70%Rh以下

無433MHz同頻信號干擾

絕緣強度

絕緣桿:AC 110kV/rms(5節絕緣桿全部拉伸后,兩端之間)

檢測儀:2000V/rms(絕緣桿連接頭與鉤式檢測儀頂端之間)

接收器:2000V/rms(外殼前后兩端之前)

防滴漏Ⅱ型
