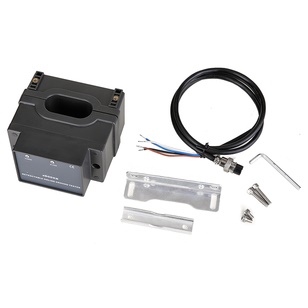

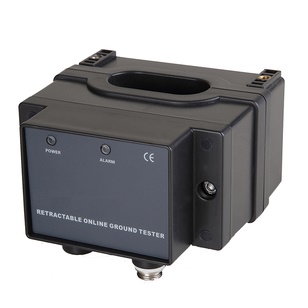

CE6280B非接觸式接地電阻在線檢測儀
CE6280B非接觸式接地電阻在線檢測儀是為實時檢測接地電阻值的變化,為設置正常接地提供可靠的數據保障,CE6280B非接觸式接地電阻在線檢測儀配200歐的量程,以0.001歐的高精度,專業捕捉每一個異常的數據,CE6280B非接觸式接地電阻在線檢測儀提供485通訊和GPRS通訊的選擇,支持報警設置。一.簡介
CE6280B非接觸式接地電阻在線檢測儀是精工儀器公司十多年致力于“接地電阻檢測技術研究”的又一高新技術產品,專為在線監測接地引下線的連接狀況、回路接地電阻、金屬回路聯結電阻而精心設計制造的。CE6280B、CE6280C為閉環結構,安裝時須段開接地引下線;CE6280KB、CE6280KC為開合式結構,安裝時無需斷開接地引下線,方便快捷。在線測試、非接觸測量、地線穿心通過、絕不影響防雷接地效果和設施的正常運行,無需自檢、實時檢測、采用RS485有線通信或GPRS無線通信傳輸數據,實現遠程在線監測。檢測儀內置傳感器與電路板完全封閉,確保野外、室內等長時間在線監測的高精度、高穩定性、高可靠性。
CE6280B接地電阻在線檢測儀適用于輸電線路桿塔接地;氣象防雷接地;石油化工接地;通訊接地;變配電站接地;鐵路設施接地;建筑倉庫接地;金屬回路阻值;電氣設備接地等。
CE6280B接地電阻在線檢測儀可以單個安裝使用(僅C型、KC型),也可以自行組建成有線網絡(luò )系統或無線網絡(luò )系統使用。有線網絡(luò )系統通過RS485通訊方式傳輸數據,由檢測儀、【通訊器、監控軟件、電源適配器、電腦(以上須用戶自備和二次開發)】等組成,適合于近距離接地電阻監測。無線網絡(luò )系統通過GPRS通訊方式傳輸數據,由檢測儀(GPRS模塊內置)、【SIM通訊卡、電源適配器、監控軟件、電腦(以上須用戶自備和二次開發)】等組成,適合于遠距離接地電阻監測。有線網絡(luò )系統適合于1500米距離內監測、無線網絡(luò )系統不受距離限制。
其中,CE62800C、CE6280KC型可以通過LCD直接顯示被測值,還可以通過檢測儀設置報警臨界值,具有聲光報警指示,非常適合于無需組建網絡(luò )時獨立安裝使用。我公司的接地電阻在線檢測儀已通過防爆認證,滿足GB3836-2000《爆炸性氣體環境用電氣設備》的要求。其防爆標志為Ex iaⅡB T3 Ga。它可應用于相應的易燃易爆環境中。
二.檢測儀型號區別
型 號 |
結構 |
LCD |
聲光報警 |
報警設置 |
GPRS通訊 |
CE6280B |
閉環 |
無 |
有 |
后臺設置 |
選購 |
CE6280C |
閉環 |
有 |
有 |
有 |
選購 |
CE6280KB |
開合式 |
無 |
有 |
后臺設置 |
選購 |
CE6280KC |
開合式 |
有 |
有 |
有 |
選購 |
CE6280N |
閉環內置式 |
無 |
無 |
后臺設置 |
選購 |
CE6280T |
閉環不銹鋼殼體 |
無 |
無 |
后臺設置 |
選購 |
注:B型、KB型必須組建網絡(luò )使用,C型、KC型可獨立安裝使用,也可以自行組建網絡(luò )使用。
三.技術規格
功 能 |
回路接地電阻在線監測、金屬回路聯結電阻在線監測、接地狀況監測 |
CT 結 構 |
閉環(B、C型) 開合式(KB、KC型) |
電 源 |
檢測儀:6VDC~12VDC,150mA Max. (Ui:9V;Ii:150mA;Ci:0μF;Li:0mH;Pi:0.1W)(用戶外部提供) ,本安設備與安全柵的匹配關系:Uo≤Ui,Io≤Ii,Po≤Pi,Co≥Ci,Lo≥Li。 |
電阻量程 |
0.01Ω~200Ω(ETCR2800B、ETCR2800C) |
0.01Ω~100Ω(ETCR2800KB、ETCR2800KC) |
|
分 辨 率 |
0.001Ω |
精 度 |
±2%rdg±3dgt(20℃±5℃,70%RH以下) |
CT尺寸 |
60mm×28mm(B、C型) 56mm×26mm(KB、KC型) |
溢出指示 |
顯示值大于200Ω時,LCD顯示“OLΩ”符號 |
電源通訊線 |
1條,長1米(5芯線) |
接線標識 |
紅/棕色---電源輸入正;黑色---電源輸入地; 藍色---RS485信號正;灰色---RS485信號負; 白---屏蔽地; (電源輸入地與屏蔽地可以短路連接) |
通訊方式 |
有線網絡(luò )組網時:RS485通信方式(支持ModBus協議) 無線網絡(luò )組網時:RS485或GPRS通信方式(支持ModBus協議) |
網絡(luò )點數 |
有線網絡(luò ):1~255個接地點,可擴展 無線網絡(luò ):60000個接地點,可擴展 |
通訊距離 |
有線網絡(luò ):約1500米,可擴展 無線網絡(luò ):不限制 |
報警指示 |
B型、KB型:檢測儀聲光報警 C型、KC型:檢測儀聲光報警和LCD顯示 |
報警設置 |
B型、KB型:后臺設置 C型、KC型:檢測儀面板設置、后臺設置 |
數據顯示 |
B型、KB型:無 C型、KC型:4位LCD直接顯示 |
LCD尺寸 |
47mm×28.5mm(僅C型、KC型) |
外形尺寸 |
檢測儀:132mm×130mm×76mm(B、C型) 檢測儀:124mm×118mm×76mm(KB、KC型) |
質 量 |
檢測儀:約1KG; |
工作溫濕度 |
-20℃~55℃;20%RH~90%RH |
溫濕度誤差 |
不超過5% |
換 檔 |
全自動換檔 |
地線干擾電流 |
應避免 |
外部磁場 |
<40A/m |
外部電場 |
<1V/m |
單次測量時間 |
約0.5秒 |
功 耗 |
檢測儀:150mA Max. |
防爆標志 |
Ex ia ⅡB T3 Ga |
防爆合格證號 |
CE13.226 2X |
防護等級 |
IP54 |
供電方式 |
外部提供電源,危險場所使用時,電源必須通過直流信號輸入隔離式安全柵接入檢測儀,安全柵置于非危險場所內。 |
