簡介
1.JG-820-A振動速度傳感器主要安裝在各種旋轉機械裝置的軸承蓋上（如汽輪機、壓縮機、風機和泵等）。它是由運動線圈切割磁力線而輸出電壓的電磁式傳感器，具有接線方便，無源工作，安裝簡單等特點。
2.JG-820-A可用于工業領域和土木工程，特別適合于風機、汽輪機、電機等旋轉機械軸承座的振動測量。
技術參數及性能
● 靈敏度：20mV/mm/s（可定制）
● 頻 響：10～1000Hz(通用)
4.5～1000Hz(垂直或水平)
●工作方式：兩線制（無源）
● 精 度：±5%輸出
● 溫 漂：≤0.1%/℃
● 適用溫度：-40～ 100℃（-40～200℃高溫型可定制 ）
● 阻 尼 比：0.6±0.05
● 自然頻率：80Hz±5%
● 失 真：≤0.2%
測試條件：f=12Hz，振動1.8cm/s.p-p
● 外殼材料：不銹鋼（可定制）
● 防護等級：IP67
● 重 量：280 克
● 輸出形式：直接引線輸出 航空插頭
選型指南
JG-820-A□□-B□□-C□□-D□□-E□□-F□□
| A測量類型 | B靈敏度 | C安裝螺紋 | D引線長度 | E線纜規格 | F頻響 |
| 01.速度量 |
01.20mV/mm/s 02.30mV/mm/s ...... |
01.M10*1.5 02.M8*1.25 03.M5*0.8 04.磁吸座 05.特殊定制 |
01.1米 02.2米 03.3米 ...... |
01.直接引線 02.直接引線 （帶鎧） 03.航空插頭 |
01.10-1000Hz （通用） 02.4.5-1000Hz （垂直或水平） 03.2-300Hz （水平） |

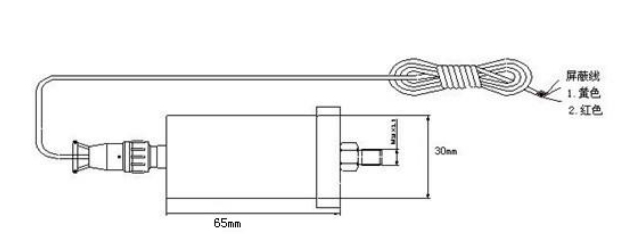

示意圖
