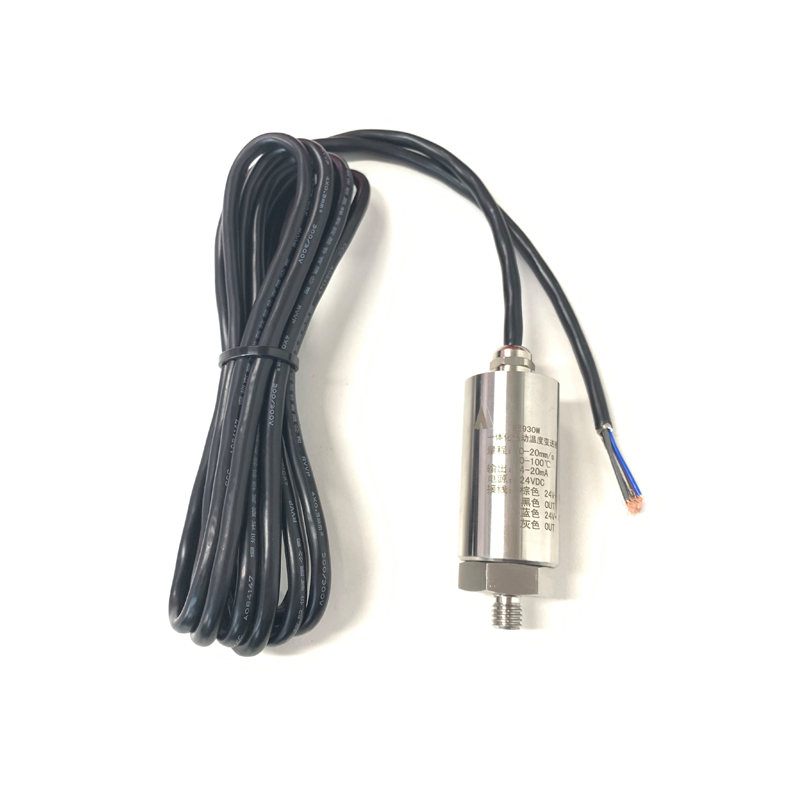

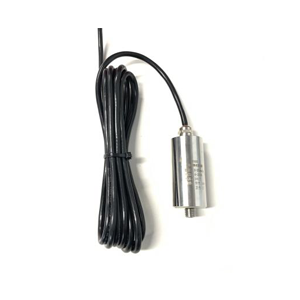

JG-930-W一體化振動溫度傳感器
1.JG-930-W一體化振動溫度變送器是通過PT100鉑電阻采集溫度，輸出4-20mA電流信號，振動量的采集是通過壓電式傳感器，采用進口檢波器，抗干擾能力強，滿量程線性一致高。輸出4-20mA電流信號，穩定可靠，外殼采用不銹鋼材料，抗腐蝕性強。一體振動溫度變送器溫度，采用振動與溫度獨立信號輸出，電路信號相互獨立。
2.JG-930-W一體化振動溫度變送器可廣泛用于風機、汽輪機組、發電機、離心機、壓縮機、水泵、電機等旋轉機械軸承振動溫度實時監控。
JG-930-W振動溫度傳感器技術參數及性能
● 振動量程：速度量：0～200mm/s
位移量：0～2000μm
加速度量：0～50g
● 溫度量程：-40℃～+135℃
● 頻 響：10～1000Hz(速度、位移)
2～2000Hz(加速度)
● 精 度：±5%
● 溫 漂：≤0.1%/℃
● 適用溫度：-40～ +85℃
● 供電電源：+24VDC
● 輸出電流：4～20mA （阻抗：＜500Ω）
● 可承受最大沖擊：2000g
● 輸出方式：兩線制，兩路輸出（振動量溫度量各一路）
● 壓電材料：PZT-5
● 外殼材料：不銹鋼（可定制）
● 防護等級：IP67
● 重 量：450 克

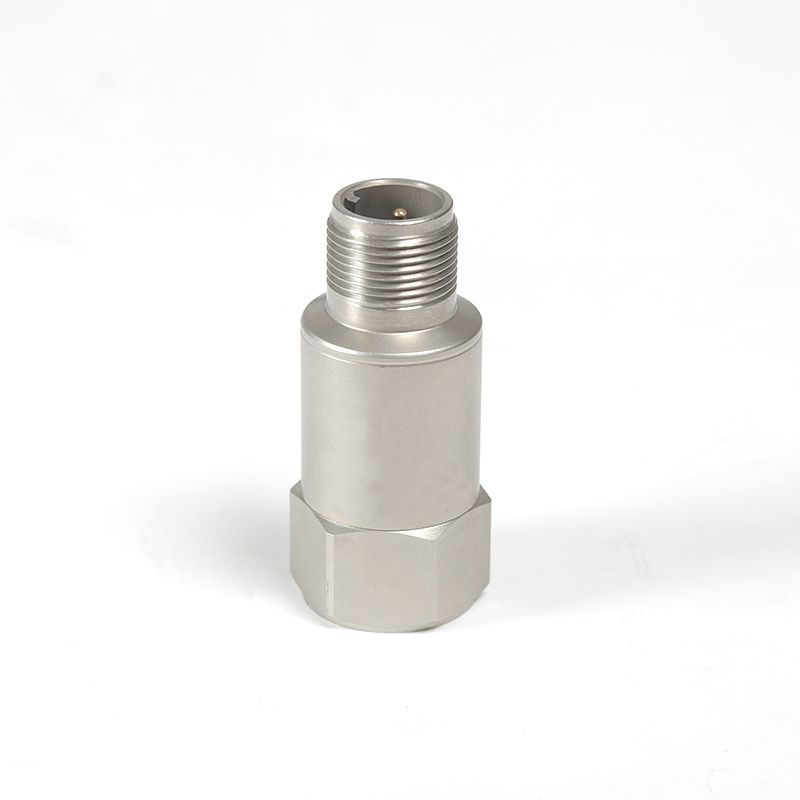

● 輸出形式：直接引線 航空插頭
JG-930-W-A□□-B□□-C□□-D□□-E□□-F□□-G□□-H□□
| A測量類型 | B量程范圍 | C安裝螺紋 | D溫度量程 | F溫度探桿 | G引線長度 | H線纜規格 |
|
01.速度量 （mm/s） |
01.0-10mm/s 02.0-20mm/s ... |
01.M10*1.5 02.M8*1.25 03.M5*0.8 04.磁吸座 05.特殊定制 |
01.0-50℃ 02.0-80℃ 03.0-100℃ 04.0-135℃ |
01.10mm 02.20mm 03.30mm ... |
01.1米 02.2米 03.3米 ... |
01.直接引線 02.直接引線 （帶鎧 ） 03.航空插頭 |
|
02.位移量 （um） |
01.0-10um 02.0-20um ... |
|||||
|
03.加速度量 （g） |
01.0-10g 02.0-20g ... |

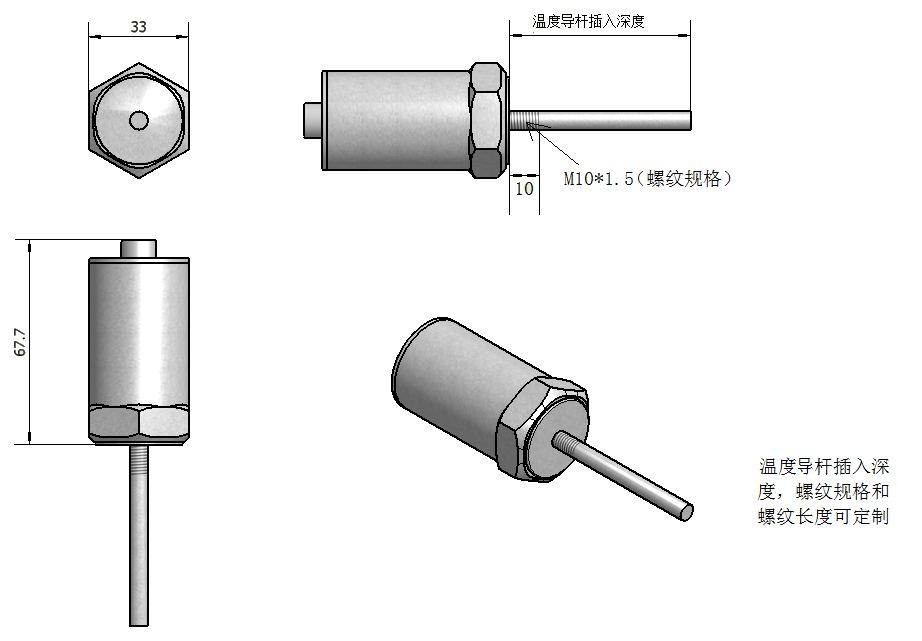

示意圖
