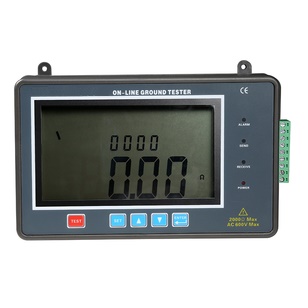

CE6290接地電阻在線檢測儀
CE6290接地電阻在線檢測儀主要是在線監測接地電阻、接地電壓、等電位聯結電阻、接地狀況。采用精密三線法或簡易二線法測試接地電阻。 CE6290接地電阻在線檢測儀具備聲光報警指示，用戶可以選擇RS232或RS485通訊，并可根據提供的MODBUS通訊協議進行二次開發、組建網絡(luò )、實現遠程多點在線監測等。接地電阻量程：0.01Ω～2000Ω；接地電壓量程：0～600V AC。
一． 簡介
CE6290接地電阻在線檢測儀是精工儀器公司十多年致力于“接地電阻檢測技術研究”的又一高新技術產品，采用精密三線法或簡易二線法測試接地電阻，采用平均值整流法測試接地電壓，在線檢測、實時監測。用戶可以選擇RS232或RS485通訊，并可根據提供的MODBUS通訊協議進行二次開發、組建網絡(luò )、實現遠程多點在線監測等。
CE6290接地電阻在線檢測儀由檢測儀、監控軟件等組成，檢測儀超大LCD顯示，非常直觀；可以通過其按鍵設置報警臨界值，具有聲光報警指示；外殼材料有耐高低溫、防腐、阻燃等特性，確保野外、礦井下、室內等長時間在線監測的高精度、高穩定性、高可靠性。監控軟件可以實時顯示被測接地電阻、接地電壓的值，可以通過檢測儀或監控軟件設置自動監控記錄間隔時間，間隔記錄時間設置范圍為1～999小時，其自動記錄存儲的數據可以生成報表，方便保存、歷史數據查詢、打印、分析等。
CE6290接地電阻在線檢測儀適用于輸電線路桿塔接地，地下礦井設備接地，氣象防雷接地，石油化工接地，通訊接地，變配電站接地，鐵路設施接地，建筑倉庫接地，電氣設備接地等。
二．技術規格
|
功 能 |
在線監測接地電阻、接地電壓、等電位聯結電阻、低值電阻等 |
||
|
電 源 |
標準：12V±1VDC、150mA Max. 選配：24V±1VDC |
||
|
|
量 程 |
精度 |
分辨力 |
|
接地電阻 |
0.01Ω～20Ω |
±2%rdg±3dgt (輔助接地電阻100Ω±5%，對地電壓＜10V) |
0.01Ω |
|
0.1Ω～200Ω |
0.1Ω |
||
|
1Ω～2000Ω |
1Ω |
||
|
接地電壓 |
0～600V AC |
±2%rdg±3dgt |
1V |
|
測量方式 |
精密三線測量、簡易兩線測量 |
||
|
測量方法 |
接地電阻：額定電流變極法，測量電流3mA Max，820Hz；對地電壓：平均值整流 |
||
|
通訊方式 |
RS485(或選配RS232) |
||
|
通 訊 線 |
USB轉RS485通訊線(或選配USB轉RS232通訊線) |
||
|
數據模式 |
平均值 |
||
|
顯示模式 |
4位超大LCD顯示 |
||
|
測量指示 |
測量中LCD倒計數指示 |
||
|
報警提示 |
聲光報警 |
||
|
溢出顯示 |
超量程溢出功能：“OL”符號顯示 |
||
|
數據存儲 |
400組，閃爍顯示“FULL”符號表示存儲已滿 |
||
|
數據查閱 |
數據查閱功能：“READ”符號顯示 |
||
|
測量時間 |
對地電壓：約2次/秒；接地電阻：約30秒/次 |
||
|
測量次數 |
5000次以上(測量10Ω，測1次，停30秒再測) |
||
|
間隔時間 |
自動監測間隔時間設置范圍：1～999小時 |
||
|
儀表接口 |
插拔式接線端子：9針端子座 |
||
|
質 量 |
檢測儀：450g |
||
|
儀表尺寸 |
高寬厚：190mm×117mm×54mm |
||
|
LCD尺寸 |
128mm×75mm；顯示域：124mm×67mm； |
||
|
功 耗 |
背光：20mA Max；待機: 25mA Max；測量：70mA Max |
||
|
電源電壓 |
當電源電壓低于7.8V時，電源電壓低符號顯示，提醒更換電源。 |
||
|
線路電壓 |
測量對地電壓：AC 600V以下測量 |
||
|
工作溫濕度 |
-10℃～40℃；80%rh以下 |
||
|
存放溫濕度 |
-20℃～60℃；70%rh以下 |
||
|
換 檔 |
自動換檔 |
||
|
過載保護 |
測試接地接地電阻時：E-P、E-C各端口間AC 280V/3秒 |
||
|
絕緣電阻 |
10MΩ以上(電路與外殼之間500V) |
||
|
耐 壓 |
AC 3700V/rms(電路與外殼之間) |
||
|
電磁特性 |
IEC61010-4-3，無線頻率電磁場≤1V/m |
||
|
適合安規 |
IEC61010-1、IEC1010-2-31、IEC61557-1,5、IEC60529(IP54)、污染等2、CAT Ⅲ 300V |
||
|
隨機附件 |
檢測儀：1件，軟件光盤：1件，通訊線：1件 |
||
