CA6220 雙鉗智能相位伏安表
產品功能及特點：

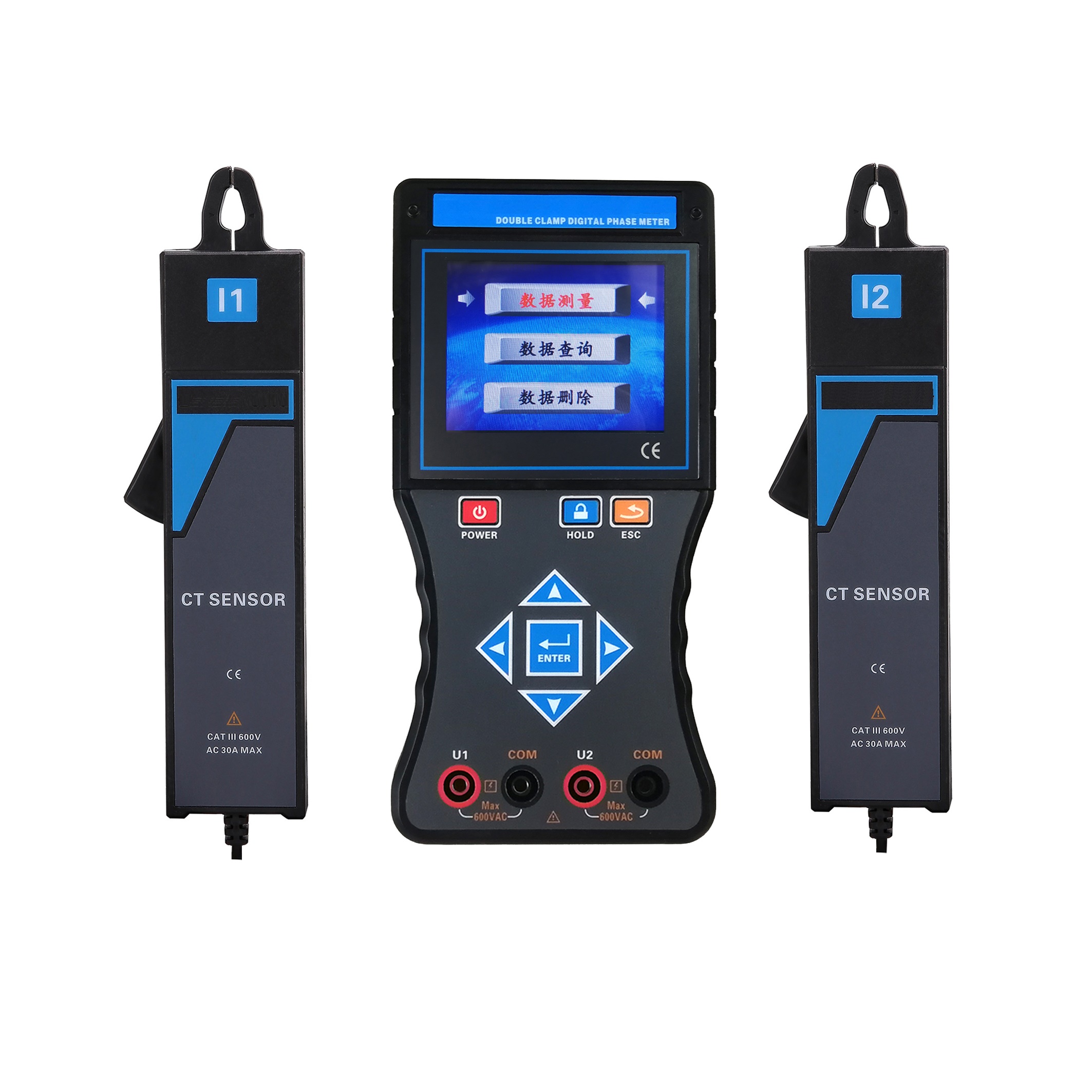

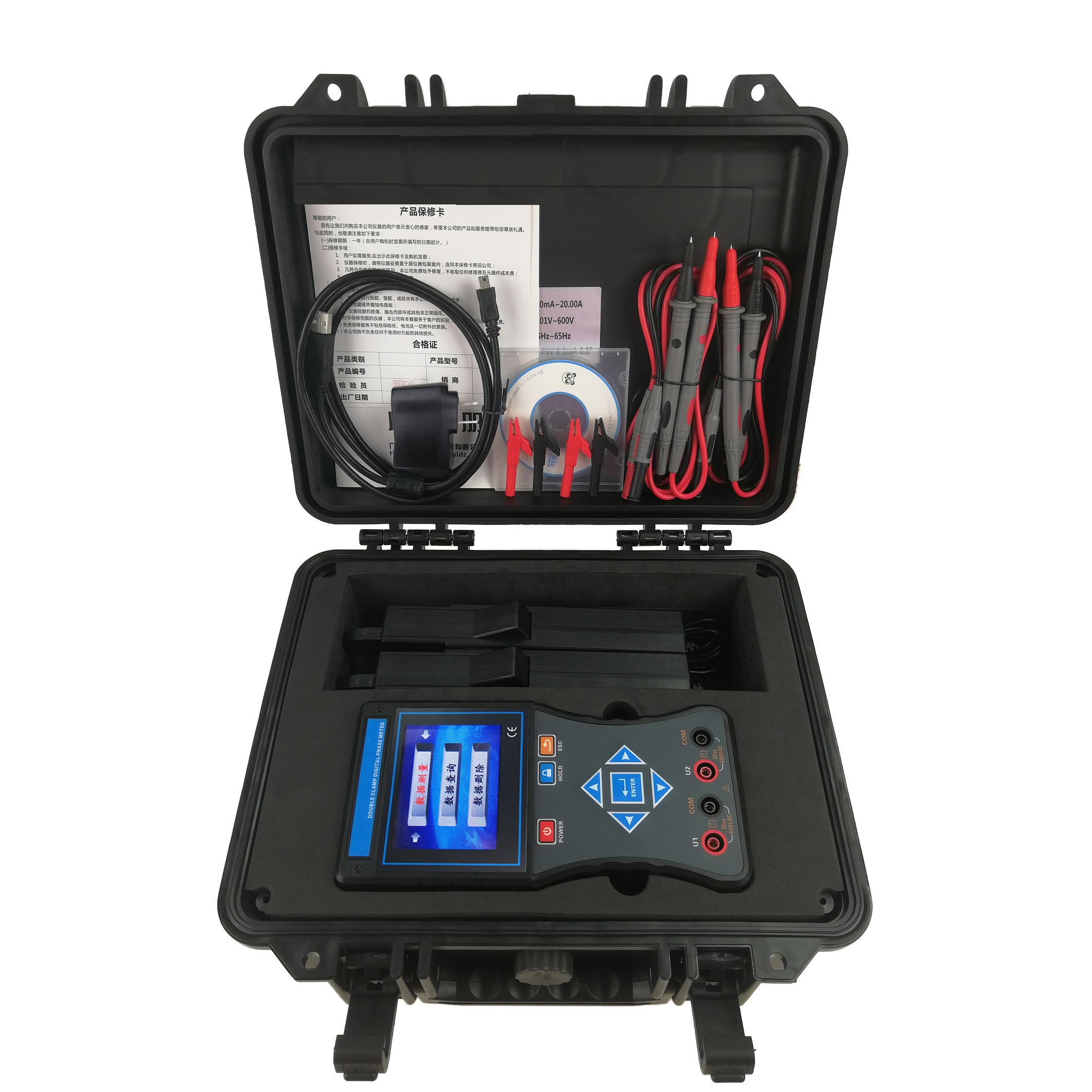

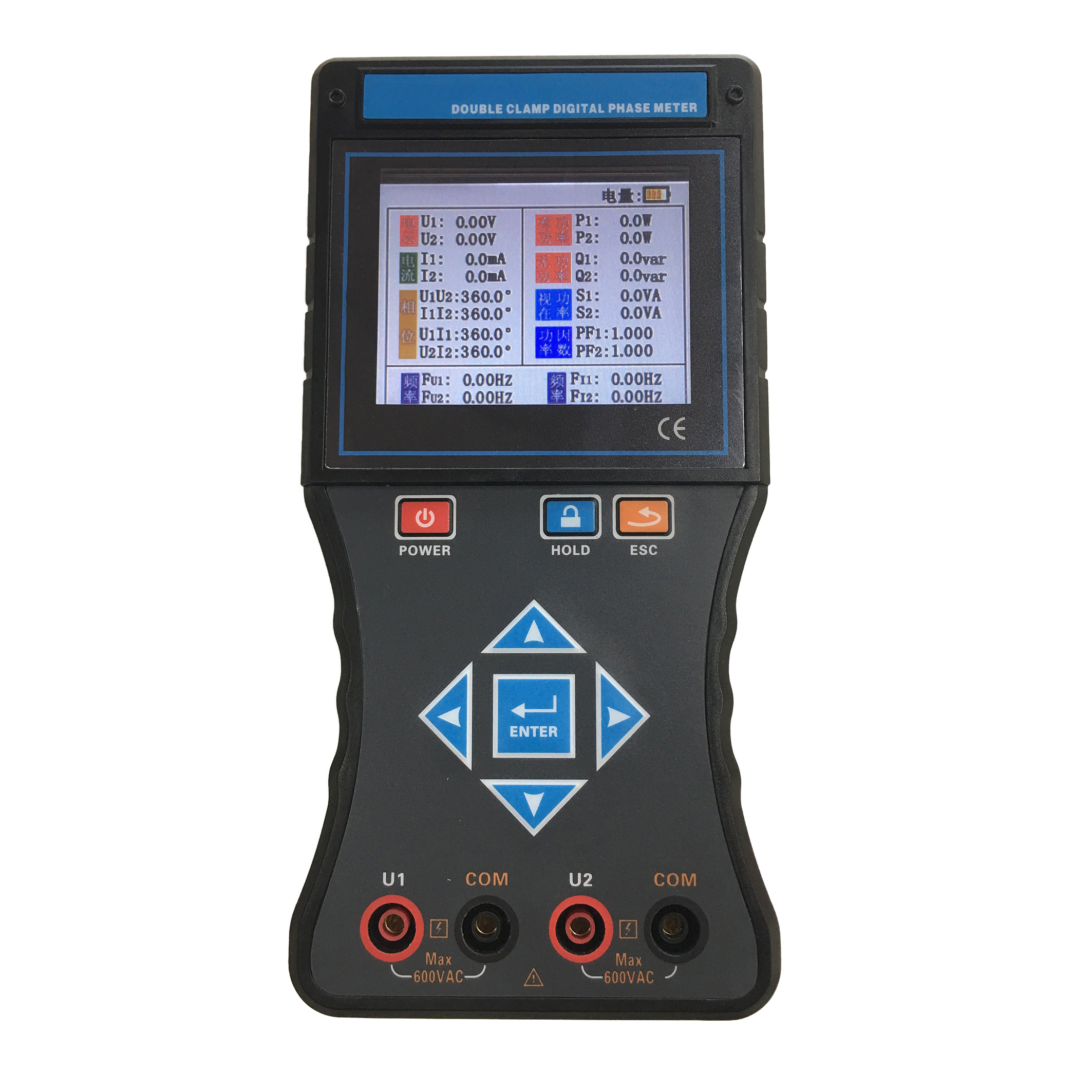

CA6220雙鉗智能相位伏安表是一款專為現場測試的多功能智能儀表，由主機、電流鉗(2把)、測試線(4條)等組成。主機采用3.5寸真彩液晶屏，圖形菜單界面顯示，所測參數同屏顯示，一目了然。電流鉗一體化手柄設計，便于操作，非常適用于排線密集的場所。儀表可以在被測回路不開路的情況下，同時測量?jì)陕方涣麟妷?、電流、電壓間相位、電流間相位、電壓電流間相位、頻率、有功功率、無功功率、視在功率、功率因數，判別變壓器接線組別、感性、容性電路，測試二次回路和母差保護系統，讀出差動保護各組CT之間的相位關系，檢查電度表的接線正確與否，檢修線路設備等，為用電檢查人員提供一種安全、準確、便捷的智能儀表。適用于電力、石油化工、冶金、鐵路、氣象、工礦企業、科研院校、計量部門等。尤其適用于電能計費系統及繼電保護系統。
CA6220儀表配有USB接口，可存儲99組數據，通過系統軟件上傳所存數據到電腦，實現歷史數據讀取、查詢、保存、報表、打印等。
1．基準條件和工作條件
|
影響量 |
基準條件 |
工作條件 |
備注 |
|
環境溫度 |
23℃±1℃ |
-10℃～40℃ |
/ |
|
環境濕渡 |
40%～60% |
＜80% |
/ |
|
信號波形 |
正弦波 |
正弦波 |
β=0.01 |
|
信號頻率 |
50HZ±1HZ |
45HZ～65HZ |
/ |
|
儀表工作電壓 |
8.4V±0.5V |
8.4V±1V |
/ |
|
測相位頻率相序時電流幅值 |
1A±0.1A |
2mA～20.0A |
/ |
|
測相位頻率相序時電壓幅值 |
100V±10V |
10V～600V |
/ |
|
測功率功率因數時電流幅值 |
1A±0.1A |
20mA～20A |
/ |
|
測功率功率因數時電壓幅值 |
100V±10V |
10V～600V |
/ |
|
外電場、磁場 |
應避免 |
||
|
被測導線位置 |
被測導線處于鉗口的近似幾何中心位置 |
||
2．一般規格
|
功 能 |
同時測量兩路交流電壓、電流、電壓間相位、電流間相位、電壓電流間相位、頻率、有功功率、無功功率、視在功率、功率因數，判別變壓器接線組別、感性、容性電路，測試二次回路和母差保護系統，讀出差動保護各組CT之間的相位關系，檢查電度表的接線正確與否，檢修線路設備等 |
|
電 源 |
DC 8.4V大容量可充鋰電池，USB充電接口，充滿電連續工作約8小時 |
|
額定電流 |
約180mA max |
|
顯示模式 |
3.5寸真彩液晶屏顯示 |
|
儀表尺寸 |
長寬厚：207mm×101mm×45mm |
|
鉗口尺寸 |
φ7.5mm×13mm |
|
量 程 |
交流電壓：0.00V～600V |
|
交流電流：0.0mA～20A |
|
|
相位：0.0°～360.0° |
|
|
頻率：45.00Hz～65.00Hz |
|
|
有功功率：0.0W～12kW |
|
|
無功功率：0.0VAR～12kVAR |
|
|
視在功率：0.0VA～12kVA |
|
|
功率因數：-1～+1 |
|
|
分 辨 率 |
電壓：AC 0.01V |
|
電流：AC 0.1mA |
|
|
相位：0.1° |
|
|
頻率：0.01Hz |
|
|
有功功率：0.1W |
|
|
無功功率：0.1VAR |
|
|
視在功率：0.1VA |
|
|
功率因數：0.001 |
|
|
精 度 （基準條件下） |
電壓：±(0.5%量程) |
|
電流：±(0.5%量程) |
|
|
相位：±1°（注：工作條件下的相位誤差：10mA～20A為±3°；10mA以下±6°） |
|
|
有功功率±(1.0%量程) |
|
|
無功功率±(1.0%量程) |
|
|
視在功率±(1.0%量程) |
|
|
頻 率±(1.0%量程) |
|
|
功率因數±0.03 |
|
|
檢測速率 |
約2秒/次 |
|
數據保持 |
測試中按HOLD鍵保持數據，“HD”符號顯示 |
|
數據存儲 |
99組 |
|
充電接口 |
USB接口 |
|
自動關機 |
開機約15分鐘后，儀表自動關機，以降低電池消耗 |
|
液晶亮度 |
按上下箭頭鍵可以調節LCD背光亮度 |
|
電壓檢測 |
當電池電壓低于6.5V時，電池電壓低符號顯示，提醒給電池充電 |
|
儀表質量 |
主機：370g(帶電池) |
|
電流鉗：185g×2 |
|
|
測試線：250g |
|
|
總質量：約1.8kg |
|
|
測試線長度 |
1.5m |
|
電流鉗線長 |
2m |
|
工作溫濕度 |
-10℃～40℃；80%Rh以下 |
|
存放溫濕度 |
-10℃～60℃；70%Rh以下 |
|
輸入阻抗 |
測試電壓輸入阻抗為：1MΩ |
|
耐 壓 |
儀表線路與外殼間耐受1000V/50Hz的正弦波交流電壓歷時1分鐘 |
|
絕 緣 |
儀表線路與護套外殼之間≥100MΩ |
|
結 構 |
雙重絕緣，帶絕緣防振護套 |
|
適合安規 |
IEC61010-1 CAT Ⅲ 600V，IEC61010-031，IEC61326，污染等級2 |
