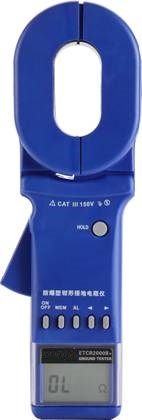

鉗形接地電阻故障測試儀
一. 簡介
CE鉗形接地電阻測試儀廣泛應用于電力、電信、氣象、油田、建筑及工業電氣設備等的接地電阻測量、回路電阻測量。在測量有回路的接地系統時,不需斷開接地引下線,不需輔助電極,快速可靠。CE鉗形接地電阻儀能測量出用傳統方法無法測量的接地故障,能應用于傳統方法無法測量的場合,CE62000+鉗形接地電阻測試儀測量的是接地體電阻和接地引線電阻的綜合值。
CE6200系列產品類別:
產品型號 |
鉗口尺寸 |
電阻量程 |
電流量程 |
數據上 傳功能 |
報警 功能 |
數據 存儲 |
數據 保持 |
備注 |
CE6200A |
長鉗口 65×32mm |
0.01Ω-200Ω |
無 |
無 |
無 |
無 |
有 |
實用型 |
CE6200 |
0.01Ω-1000Ω |
基礎型 |
||||||
CE6200C |
0.01Ω-1000Ω |
0.00mA-20.0A |
有 |
99組 |
多功能型 |
|||
CE6200A+ |
0.01Ω-200Ω |
無 |
選配 |
實用型 |
||||
CE6200+ |
0.01Ω-1200Ω |
基礎型 |
||||||
CE6200B+ |
0.01Ω-1200Ω |
防爆型 |
||||||
CE6200C+ |
0.01Ω-1200Ω |
0.00mA-20.0A |
多功能型 |
|||||
CE6200E+ |
0.01Ω-1200Ω |
0.00mA-40.0A |
有 |
多功能型 |
||||
CE62100A |
圓鉗口 Φ32mm |
0.01Ω-200Ω |
無 |
無 |
無 |
無 |
實用型 |
|
CE62100 |
0.01Ω-1000Ω |
基礎型 |
||||||
CE62100C |
0.01Ω-1000Ω |
0.00mA-20.0A |
有 |
99組 |
多功能型 |
|||
CE62100A+ |
0.01Ω-200Ω |
無 |
選配 |
實用型 |
||||
CE62100+ |
0.01Ω-1200Ω |
基礎型 |
||||||
CE62100C+ |
0.01Ω-1200Ω |
0.00mA-20.0A |
多功能型 |
|||||
CE62100E+ |
0.01Ω-1200Ω |
0.00mA-40.0A |
有 |
多功能型 |
二.技術規格
功 能 |
接地電阻測試、回路電阻測試 |
電 源 |
6VDC(4節5號堿性干電池) |
電阻量程 |
0.01-1200Ω |
電阻分辨率 |
0.001Ω |
電阻*高精度 |
±1%±0.01Ω |
數據存儲 |
99組 |
報警臨界值設定范圍 |
電阻:1-199Ω |
聲光報警 |
“嘟--嘟--嘟--”報警聲,報警符號閃爍,按AL鍵開啟、關閉、設置 |
干擾信號識別功能 |
“嘟--嘟--嘟--”提示音,NOISE符號閃爍顯示 |
工作溫濕度 |
-20℃-55℃;20%RH-90%RH |
液晶顯示器 |
4位LCD數字顯示,長寬47mm×28.5mm |
鉗口尺寸 |
65mm×32mm |
鉗口張開尺寸 |
32mm |
鉗表質量 |
1160g (含電池) |
鉗表尺寸 |
長、寬、厚:285mm×85mm×56mm |
保護等級 |
雙重絕緣 |
結構特點 |
鉗形CT |
換 檔 |
全自動換檔 |
外部磁場 |
<40A/m |
外部電場 |
<1V/m |
單次測量時間 |
0.5秒 |
電阻測量頻率 |
>1KHz |
被測電流頻率 |
50/60Hz自動 |
電池電壓低指示功能 |
當電池電壓低于5.3V時,電池電壓低符號顯示 |
存儲數據已滿指示 |
存儲數據已滿99組,閃爍顯示“MEM”符號 |
超量程指示 |
超量程指示“OLΩ”、“L0.01”或“OL A” |
自動關機 |
開機約5分半鐘儀表將自動關機 |
功 耗 |
開機啟動、工作*大電流小于50mA,連續工作約30小時 |
RS232接口(選購件) |
儀表存儲的數據通過RS232接口和數據線方便的上傳到計算機,并生成報表文件 |

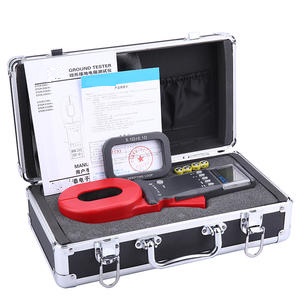

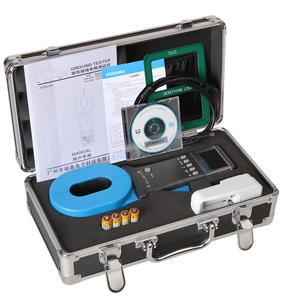

隨機附件 |
鉗表:1件;測試環:1件;電池LR6:4節;儀表箱: 1件 |
