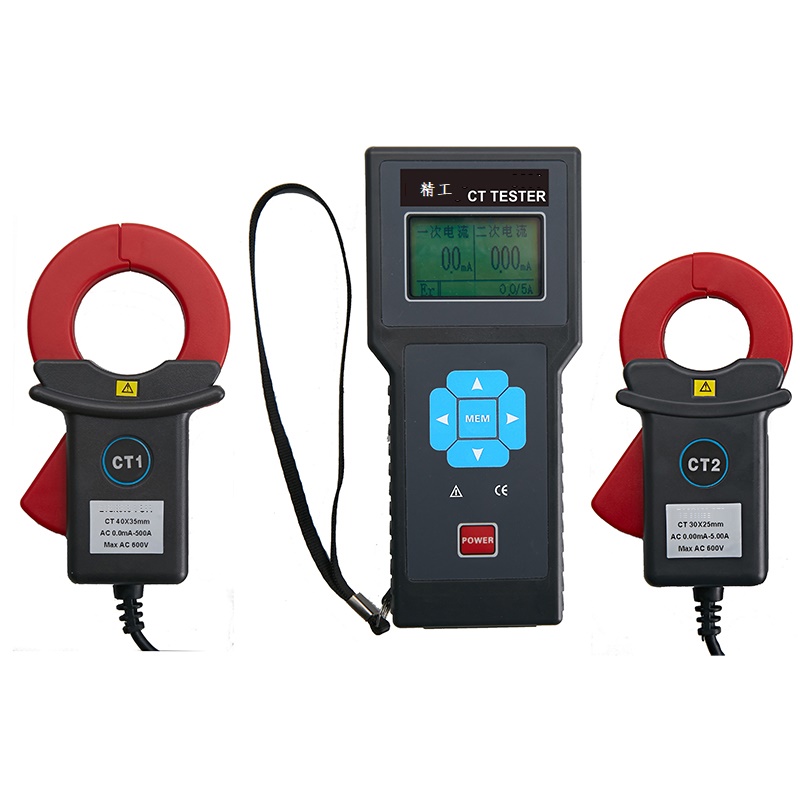

CE9960低壓電流互感器變比測試儀
CE9960低壓電流互感器變比測試儀是一款在線測試380V/220V配電系統中電流互感器、變壓器一二次回路的電流、電流變比、比差、角差、相別和極性的儀器，型號是CE9960；這款低壓電流互感器變比測試儀配帶的電流鉗采用磁屏蔽及CT數字集成技術，具備抗干擾強，精度高和測試穩定的特點，同時具備數據保持和保存功能。低壓電流互感器變比測試儀的變比高達1：200萬，電流精度達0.01mA，2次每秒的采樣速率，采用全自動換檔，方便快捷。
一．簡介
CE9960低壓電流互感器變比測試儀（LOW VOLTAGE CT TESTER）可廣泛應用在380/220伏電力系統中,可以方便、快捷實現在線對計量裝置中電流互感器進行現場檢測及對380/220伏電力系統中的電流、漏電電流量值的測定，實現了不需停電就能準確測試出實際運行中的電流互感器變比、比差、角差、相別、極性。為用電檢查人員提供一種可靠、準確、便捷的新型電力儀器。它的投入應用必將給電力企業在用電管理中帶來顯著的經濟效益和社會(huì )效益。
一． 技術規格
|
功 能 |
低壓電流互感器一二次回路的電流、變比、比差、角差、相別、極性在線測試、漏電流檢測功能 |
|
電 源 |
DC6V 堿性干電池（1.5V AAA×4） |
|
測量范圍 |
一次鉗：0.00mA～500A；二次鉗：0.00mA～5A |
|
分 辨 力 |
一次鉗：0.01mA；二次鉗：0.01mA |
|
變 比 |
1：2百萬（2.0K6） |
|
一次回路測試精度 |
±2%±3dgt （23℃±3℃，70%RH以下） |
|
二次回路測試精度 |
±1%±3dgt （23℃±3℃，70%RH以下） |
|
儀表質量 |
1000g |
|
儀表尺寸 |
主機：寬高厚75mm×170mm×30mm 一次圓口電流鉗：寬高厚122×70×33mm 二次圓口電流鉗：寬高厚115×70×33mm |
|
鉗口尺寸 |
一次電流鉗：圓口35X40mm 二次電流鉗：圓口25X30mm |
|
LCD尺寸 |
顯示域：44mm×27mm |
|
顯示模式 |
LCD：128dots×64dots；藍屏背光功能，適合昏暗場所 |
|
采樣速率 |
2次/秒 |
|
測試方式 |
鉗形CT |
|
線路電壓 |
AC 600V以下線路測試 |
|
數據保持 |
按HOLD鍵保持數據，HOLD符號顯示，再按HOLD鍵取消保持 |
|
數據存儲 |
3000組，按HOLD鍵保持數據并自動編號存儲（掉電或更換電池不會(huì )丟失數據） |
|
數據查閱 |
按HOLD鍵+POWER鍵可以進入數據查閱模式 |
|
溢出顯示 |
超量程溢出功能：“OL A”符號顯示 |
|
自動關機 |
開機約15分鐘后，儀表自動關機，以降低電池消耗 |
|
電池電壓 |
當電池電壓低于4.8V時，電池電壓低符號顯示，提醒更換電池 |
|
外界干擾 |
無特強電磁場干擾 |
|
工作溫濕度 |
-25℃～45℃； 80%Rh以下 |
|
引線長度 |
標準2米（可以根據現場距離加長，實現0～50米遠距離在線監控） |
|
絕緣強度 |
AC3700V/rms 鉗芯與外殼間 |
|
換 檔 |
全自動換檔 |
|
隨機附件 |
主機：1件；一次電流鉗：1件；二次電流鉗1件；儀表箱：1件；電池（堿性干電池AAA）：4件 |
