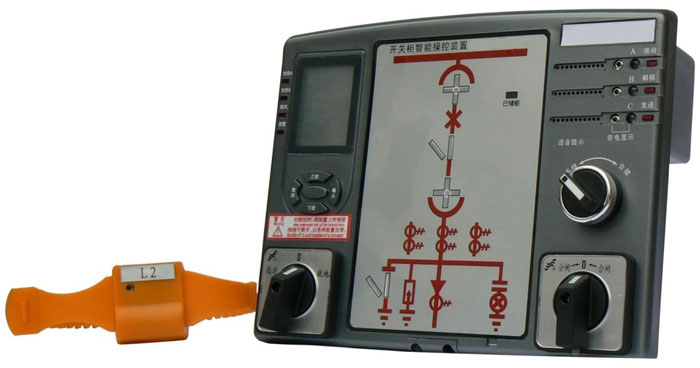

DSB-A射頻型開關柜智能操控測溫裝置
一:產品功能特點
1、 智能化功能強大;適用范圍廣,可普遍應用于3-35kV戶內各種開關柜,智能化程度高,不僅可以顯示斷路器的各種工作狀態的指示。本產品具有多種智能功能,它具備分合閘回路控制電壓監測,過熱告警,高精度的人體感應智能語言防誤操作提示及溫濕度測量顯示的自動控制,并能測試觸頭/電纜搭接頭無線測溫功能。
2、 抗干擾能力強,采用了先進的軟硬件抗干擾技術。
3、 采用大屏幕LCD液晶顯示和紅外人體感應技術,方便用戶數據瀏覽、
觀測和參數設置。
4、 高可靠性,采用工業級CPU作為裝置系統的核心,極大提高了系統的穩定性。
5、 外觀設計獨特、做工精致美觀、美化了開關柜面板。
6、 根據用戶不同的設計要求,量身定做不同的功能組合。
二:技術參數
1、電 源: AC220V±10% 50HZ (交流)、DC220V(直流)
2、工作環境: 相對溫度-20℃~70℃ 相對濕度≤95%RH
3、控制范圍: 溫度0℃~99℃, 濕度0%RH~99%RH
4、測量控制: 溫度±1℃ ,濕度±5%RH。
5、通 訊: RS485接口,制造廠家第三方規約,波特率出廠可設定,默認為1200
6、功 耗: 10W,電壓回路功耗:≤15W
7、抗電強度: ≥AC2000V
8、絕緣性能: ≥100MΩ
9、抗 干 擾: 符合IEC255-22標準。
10、觸頭/電纜搭接頭測溫范圍:-20℃~+99℃
三:安裝方式
1、 儀器的安裝方式:嵌入式
2、 儀器的外形尺寸圖及開孔尺寸圖(單位:mm)
開孔尺寸:220(長)×165(寬)
外型尺寸:238(長)×178(寬)×72(高)
3、 傳感器的安裝方式:復合式
(1)采用35mm導軌式安裝或螺絲固定.
(2)采用固定式安裝(孔距37mm,孔徑4mm)
(3)溫濕度傳感器與儀器的連線采用USB接口插件方式連接.
